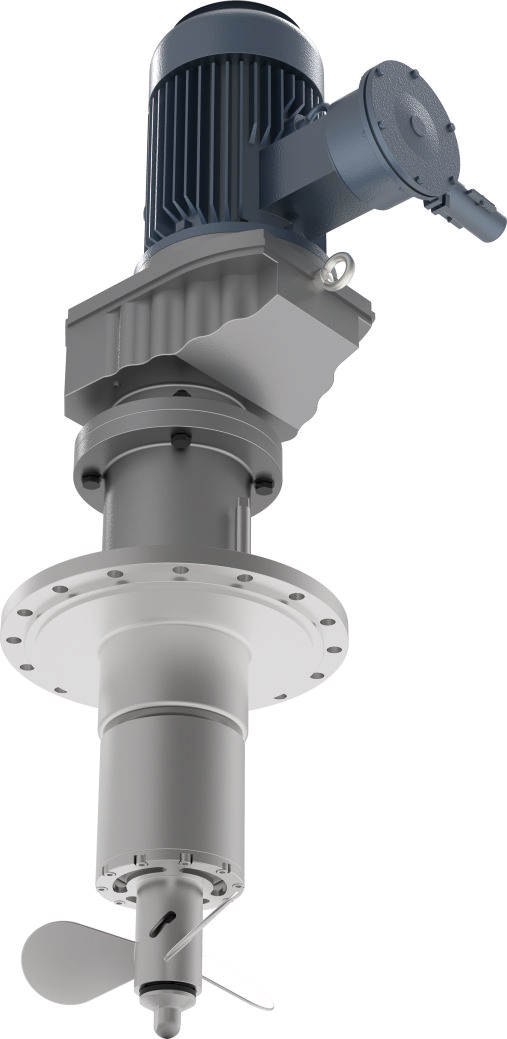

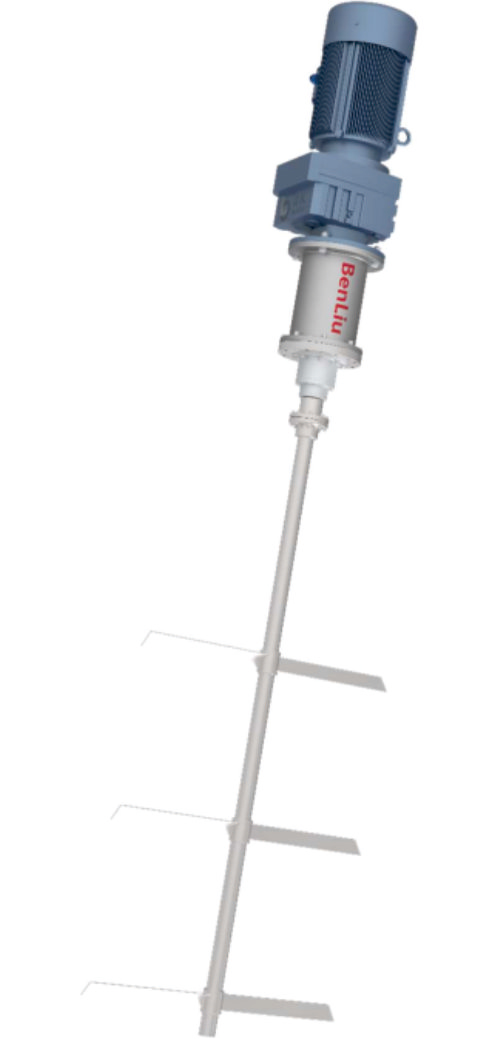

BMT系列磁力搅拌设备

已被广泛应用于制药、化妆品、日化、酒、调味品、饮料、乳制品、化工等行业中。该磁力驱动搅拌设备是广泛应用于大中院校、环保、科研、卫生、防疫、石油、冶金、医疗等单位的必备工具。

在线留言用户手册

描述

参数

产品描述

BMT系列磁力搅拌设备最大的优点是罐体与罐体完全分离，与传统搅拌器相比，没有轴式机械密封，广泛应用于高温高压化学反应釜(罐)，以及物料易燃、易爆、有毒等需要完全密封的场合，消除了泄漏和化学品或微生物污染的风险。以及与传统搅拌器相关的特殊维护需求。我们研制的磁力搅拌装置，能够形成绝对密闭的空间，彻底解决动态机械密封泄漏问题。底置式磁力搅拌器是制药和生物技术生产中最先进的低粘度液体搅拌设备。紧凑的设计，低维护和高可靠性，确保无故障生产。底部安装的搅拌器的使用也使油箱盖上的传感器，阀门和视镜的空间。顶装式磁力搅拌器是对传统磁力搅拌器技术的重大改进。对于实际应用来说，一个显著的优势是，与机械密封的搅拌器相比，它易于维护，因此具有成本效益，避免了传统机械密封搅拌器的问题，并允许使用多种类型的造粒机。然后根据工艺规范将特定的叶轮固定到轴上。(可根据用户要求定制选择)

产品特性

(1)混合组件的轴向推力与螺母锁紧，无脱出的可能;可配置双隔离套结构和泄漏监测报警，实现双重安全保护，保证安全结构的稳定性和合理性。搅拌的形式有很多种，边搅拌、边搅拌等。

(2)可选焊接安装和法兰安装。

(3)物理隔离组件保证了磁传动装置内部的清洁度，无需频繁维护。

(4)轴承放置在磁力传动装置内部，不会接触反应介质。无需频繁加脂，使用寿命长。

(5)耐高温、耐高压、高速、高转矩(大功率)。

适用范围

性能参数

标准性能表:								(原动机转速n=2900 r/min)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
Bmt32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
Bmt32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
Bmt40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
Bmt40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
Bmt40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
Bmt50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
Bmt50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
Bmt50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
Bmt50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
Bmt65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
Bmt65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
Bmt65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
Bmt65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
Bmt65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
Bmt80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
Bmt80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
Bmt80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
Bmt80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
Bmt80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
Bmt100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
Bmt100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
Bmt100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
Bmt100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
Bmt100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
Bmt125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
Bmt125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
Bmt125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250

标准性能表:								(原动机转速n=1450 r/min)
泵型号 Type	入口	出口	叶轮名义	流量Q		扬程	效率	轴功率	汽蚀余量	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	流量Q		H(m)	η(%)	(kW)	NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	m3/h	L/s	H(m)	η(%)	(kW)	NPSHr(m)	1	1.35	1.84
Bmt 32-20-125	32	20	125	2	0.56	5	36	0.08	2	0.55	0.75	1.1
Bmt 32-20-160	32	20	160	2	0.56	8	33	0.13	2	0.55	0.75	1.1
Bmt 40-25-125	40	25	125	4	1.11	5	35	0.16	2	0.55	0.75	1.1
Bmt 40-25-160	40	25	160	4	1.11	8	32	0.27	2	0.75	1.1	1.5
Bmt 40-25-200	40	25	200	4	1.11	12.5	25	0.54	2	1.1	1.5	2.2
Bmt 50-32-125	50	32	125	6.3	1.75	5	34	0.25	2	0.55	0.75	1.1
Bmt 50-32-160	50	32	160	6.3	1.75	8	31	0.44	2	0.75	1.1	1.5
Bmt 50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2	1.5	2.2	3
Bmt 50-32-250	50	32	250	6.3	1.75	20	19	1.81	2	3	4	5.5
Bmt 65-50-125	65	50	125	12.5	3.47	5	41	0.42	2	0.75	1.1	1.5
Bmt 65-50-160	65	50	160	12.5	3.47	8	36	0.76	2	1.5	2.2	3
Bmt 65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2	2.2	3	4
Bmt 65-40-250	65	40	250	12.5	3.47	20	26	2.62	2	4	5.5	7.5
Bmt 65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
Bmt 80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
Bmt 80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
Bmt 80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
Bmt 80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
Bmt 80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
Bmt 100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
Bmt 100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
Bmt 100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
Bmt 100-65-250	100	80	250	50	13.89	20	47	5.8	2.5	11	15	18.5
Bmt 100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
Bmt 125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
Bmt 125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
Bmt 125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
Bmt 125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
Bmt 150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
Bmt 150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
Bmt 150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
Bmt 200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
Bmt 200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
Bmt 200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160
