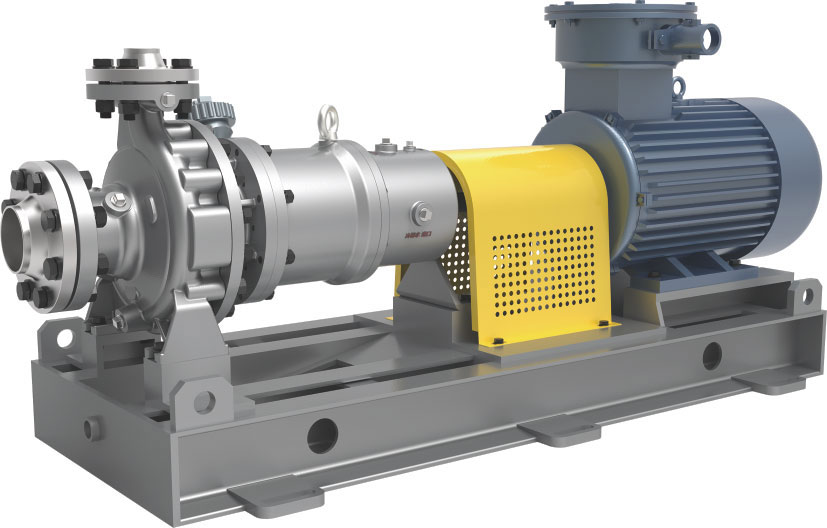

BM(G)系列高温磁力驱动离心泵
BM(G)系列高温磁力驱动离心泵
BM(G)系列高温磁力驱动离心泵
BM(G)系列高温磁力驱动离心泵

BM(G)系列高温磁力驱动离心泵

口径: DN32~DN200
流量: 1.25~400m3/h
扬程: 8~125m
温度: -90℃~120℃
压力: 0~1.6MPa(高压~42MPa)
功率: 0.55kW~132kW
材质: 304、316L、2205、904L、TC4、TA1、TA2、C-276等
领域: 石油石化、精细化工、制药、新能源等领域

描述

参数

设计特点

1、转子部分采用风冷、水冷、内部自热冷却三种冷却形式;

2、独特的内循环冷却系统,保证内置滑动轴承及磁力传动部件的使用寿命;

3、轴向力自动平衡;

4.热障隔热;

5.轴套通过缓冲片缓冲减少热冲击;

6.振动低、噪声小。


产品描述

BM(G)、BM(GG)系列高温磁力驱动离心泵主要特点是输送高温介质稳定,通常由电机、磁力耦合器、冷却装置和耐腐蚀离心泵泵头四大部分组成,磁力耦合器采用耐高温稀土永磁材料,可承受350℃以下高温介质并保持强大的磁扭矩。

在电机与磁力耦合器之间装有水冷装置,阻止所输送高温介质的热传导至电机,以保持电机的正常运行,从而实现高温介质的无泄漏输送。

泵过流部件可根据需要采用304、316L、2205、904L、TC4、TA1、TA2、C-276、HB2、HB3等耐腐蚀材质。

广泛应用于石油石化、精细化工、制药、新能源、新材料、环保、天然气、电厂、化肥、废水处理、船舶、核工业等领域及工业配套行业等,是输送高温易燃、易爆、挥发、有毒、稀有贵重液体及各类腐蚀性液体的理想设备。


使用环境

高温磁力驱动离心泵专用于高温热油加热场合或类似的热介质环境,选用的磁性材料具有很高的磁能积和很低的温度系数,具有很高的高温稳定性和化学稳定性,BM(G)系列可输送高达350℃的流体,BM(GG)系列可输送高达450℃的流体,BM(GG)系列可输送高达450℃的流体,是理想的高温磁力驱动离心泵。

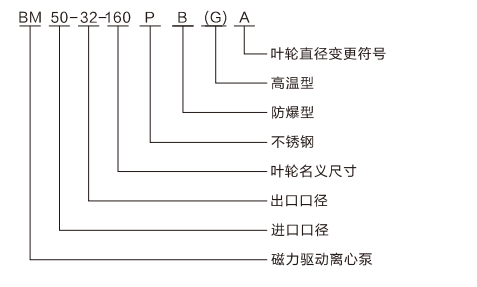

型号含义

性能参数

标准性能表:(原动机转速n=2900 r/min)
泵型号吸入口
直径(mm)
排出口
直径(mm)
叶轮名义
直径(mm)
流量Q扬程
H(m)
效率
η(%)
轴功率
(kW)

汽蚀余量
NPSHr (m)
电机型号功率(kW)&介质比重(g/cm3)
m3/hL/s11.351.84
BM(G) 32-20-12532201253.2 0.89 20280.62 2.0 1.52.23
BM(G) 32-20-16032201603.2 0.89 32251.12 2.0 2.234
BM(G) 40-25-12540251256.3 1.75 20350.98 2.0 2.234
BM(G) 40-25-16040251606.3 1.75 32311.77 2.0 345.5
BM(G) 40-25-20040252006.3 1.75 50253.43 2.0 5.57.511
BM(G) 50-32-125503212512.5 3.47 20421.62 2.0 345.5
BM(G) 50-32-160503216012.53.47 32392.79 2.0 45.57.5
BM(G) 50-32-200503220012.53.47 50315.49 2.0 7.51115
BM(G) 50-32-250503225012.53.47 802510.90 2.0 1518.522
BM(G) 65-50-1256550125256.94 20512.67 2.0 45.57.5
BM(G) 65-50-1606550160256.94 32454.84 2.0 7.51115
BM(G) 65-40-2006540200256.94 50408.51 2.0 111518.5
BM(G) 65-40-2506540250256.94 803714.72 2.0 18.52230
BM(G) 65-40-3156540315256.94 1252731.53 2.4 374555
BM(G) 80-65-12580651255013.89 20574.78 3.0 7.51115
BM(G) 80-65-16080651605013.89 32557.92 2.4 111518.5
BM(G) 80-50-20080502005013.89 505013.62 2.4 18.52230
BM(G) 80-50-25080502505013.89 804524.21 2.4 303745
BM(G) 80-50-31580503155013.89 1254042.56 2.4 557590
BM(G) 100-80-1251008012510027.78 20618.93 4.5 111518.5
BM(G) 100-80-1601008016010027.78 326114.29 4.3 18.52230
BM(G) 100-65-2001006520010027.78 506022.70 3.9 303745
BM(G) 100-65-2501006525010027.78 805638.92 3.6 557590
BM(G) 100-65-3151006531510027.78 1255068.10 3.2 90110132
BM(G) 125-100-20012510020020055.56 506541.91 5.0 557590
BM(G) 125-100-25012510025020055.56 806369.18 4.5 90110132
BM(G) 125-100-31512510031520055.56 12558117.42 4.5 160200250


标准性能表:
(原动机转速n=1450 r/min)
泵型号
Type
入口出口叶轮名义流量Q扬程效率轴功率汽蚀余量电机型号功率(kW)&比重(g/cm3)
直径(mm)直径(mm)直径(mm)H(m)η(%)(kW)NPSHr(m)
m3/hL/s11.351.84
BM(G)  32-20-125322012520.565360.0820.550.751.1
BM(G)  32-20-160322016020.568330.1320.550.751.1
BM(G)  40-25-125402512541.115350.1620.550.751.1
BM(G)  40-25-160402516041.118320.2720.751.11.5
BM(G)  40-25-200402520041.1112.5250.5421.11.52.2
BM(G)  50-32-12550321256.31.755340.2520.550.751.1
BM(G)  50-32-16050321606.31.758310.4420.751.11.5
BM(G)  50-32-20050322006.31.7512.5240.8921.52.23
BM(G)  50-32-25050322506.31.7520191.812345.5
BM(G)  65-50-125655012512.53.475410.4220.751.11.5
BM(G)  65-50-160655016012.53.478360.7621.52.23
BM(G)  65-40-200654020012.53.4712.5311.3722.234
BM(G)  65-40-250654025012.53.4720262.62245.57.5
BM(G)  65-40-315654031512.53.4732215.192.57.51115
BM(G)  80-65-1258065125256.945470.722.51.52.23
BM(G)  80-65-1608065160256.948451.212.52.234
BM(G)  80-50-2008065200256.9412.5412.082.545.57.5
BM(G)  80-50-2508065250256.9420373.682.55.57.511
BM(G)  80-50-3158065315256.9432317.032.5111518.5
BM(G)  100-80-125100801255013.895551.242.52.234
BM(G)  100-80-160100801605013.898532.062.5345.5
BM(G)  100-65-200100802005013.8912.5513.342.55.57.511
BM(G)  100-65-250100802505013.8920475.82.5111518.5
BM(G)  100-65-315100803155013.89324310.142.51518.522
BM(G)  125-100-20012510020010027.7812.5595.772.87.51115
BM(G)  125-100-25012510025010027.78205310.282.81518.522
BM(G)  125-100-31512510031510027.78324917.792.8223037
BM(G)  125-100-40012510040010027.78504331.682.8374555
BM(G)  150-125-25015012525020055.56206516.762.8223037
BM(G)  150-125-31515012531520055.56326327.672.8374555
BM(G)  150-125-40015012540020055.56505846.972.8557590
BM(G)  200-150-250200150250400111.11206732.533.2455575
BM(G)  200-150-315200150315400111.11326553.643.57590110
BM(G)  200-150-400200150400400111.11506386.483.8110132160
