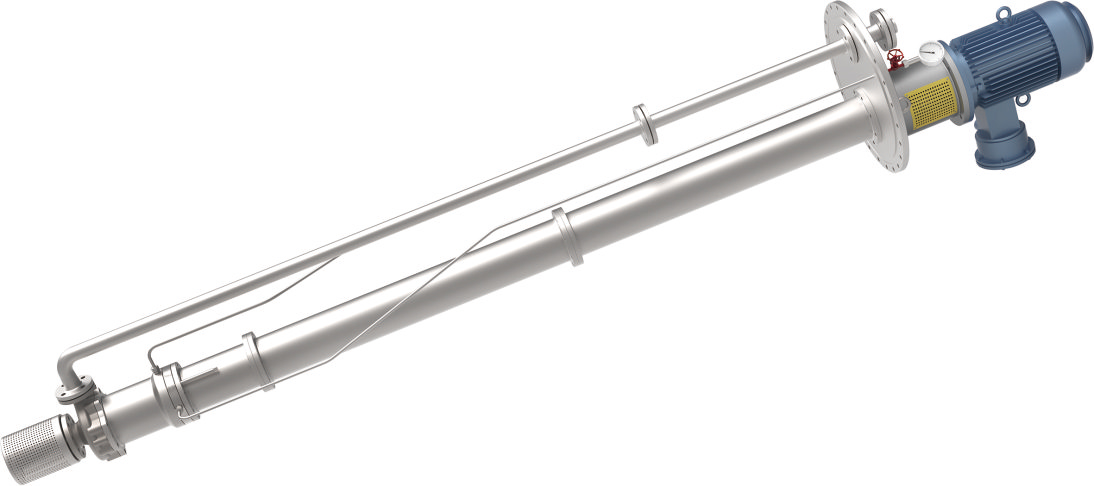

BMY系列水下磁力驱动离心泵为磁力驱动立式悬挂式离心泵,BMY为单级,BMYD为多级,泵液通过独立的排出管排出。BMY叶轮设计有闭式和开式,传动轴采用刚性材料制成,且单轴长度不大于1.5m,稳定性好;轴向力由平衡板动态平衡,滑动轴承随输送介质自润滑,材料采用无压烧结碳化硅(SSiC)或YWN8等耐磨材料制成。驱动电机通过联轴器与外部磁性转子连接。
干气机械密封可安装在电机座箱内,形成二次密封。电机座箱可设计为自然冷却或水冷却结构,泵转向自驱动端顺时针方向。
外部保护设计,可有效防止外磁转子径向运动,在滚动轴承损坏时划伤隔离套,安全可靠!
隔离套采用TC4钛合金制造,强度高,电阻率高。该设计可有效减小隔离套的厚度,使磁涡流损耗仅为同等强度下普通奥氏体不锈钢隔离套的30% !(隔离器的磁涡流损耗占磁力泵电机功率的10%~25%)
轴套热补偿设计,内置膨胀轴套可吸收热膨胀并同心定位,轴套作为影响磁力泵运行周期的最关键部件,该设计可确保磁力泵无故障稳定运行!
精巧的内循环结构,冷却润滑稳定,效率高,空化低。
滑动轴承、轴套、止推盘采用模块化设计,轴系部件设计为独立装配部件。该结构远远优于操作麻烦、易损坏热插片的工艺设计!
轴体采用YWN8硬质合金,具有强度高、耐磨性高、耐腐蚀性好等优点。
口径:DN32~DN200
流量:1.25~400m3/h
扬程:8~125m
温度:-90℃~350℃
压力:0~1.6MPa(高压~42MPa)
功率:0.55kW~132kW
材质:304、316L、2205、904L、TC4、TA1、TA2、C-276等
领域:石油石化、精细化工、制药、新能源等领域
适用于石油石化、精细化工、医药、新能源、新材料、环保、天然气、电厂、化肥、污水处理、船舶、核工业等领域及工业配套行业。

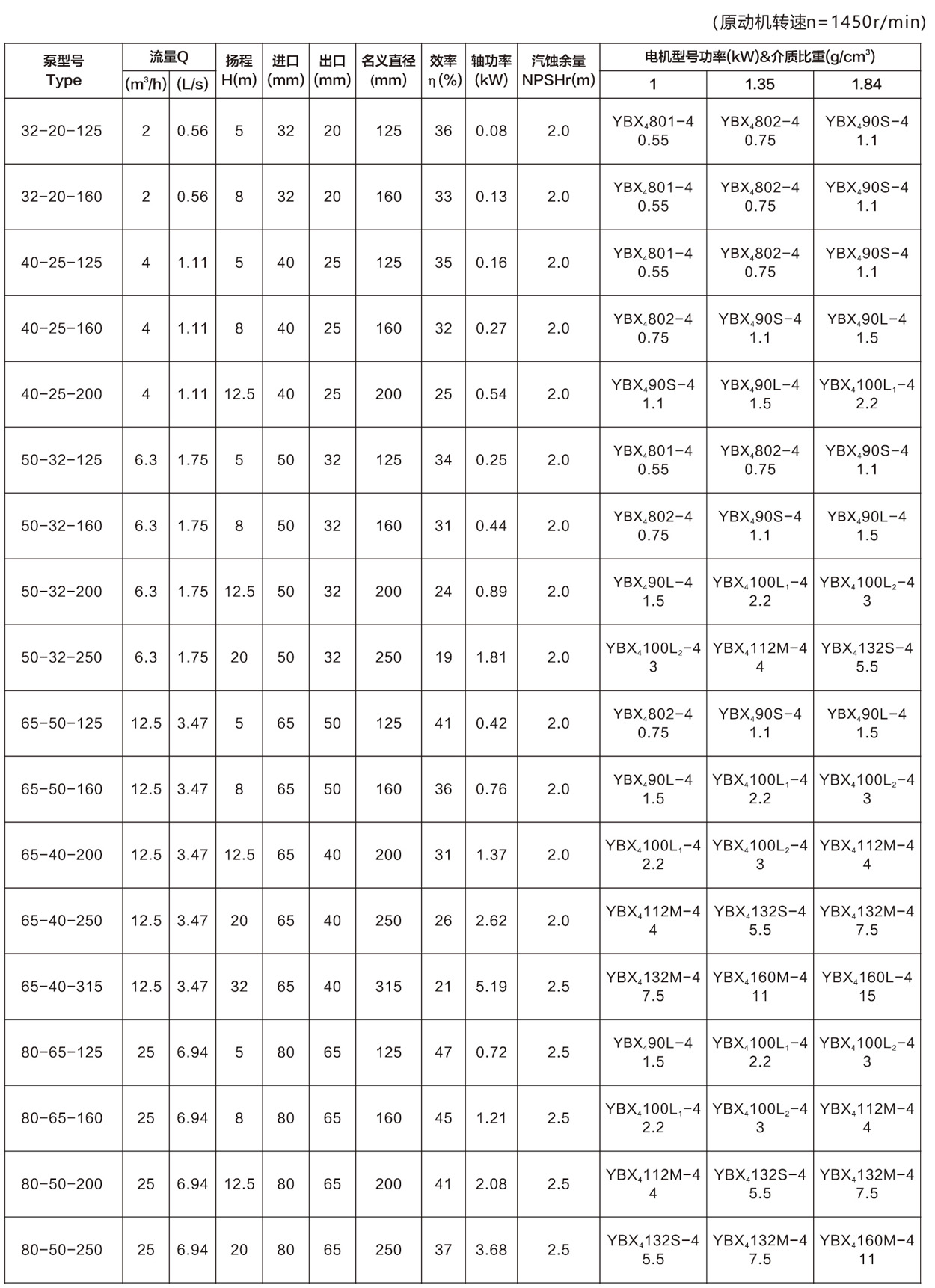

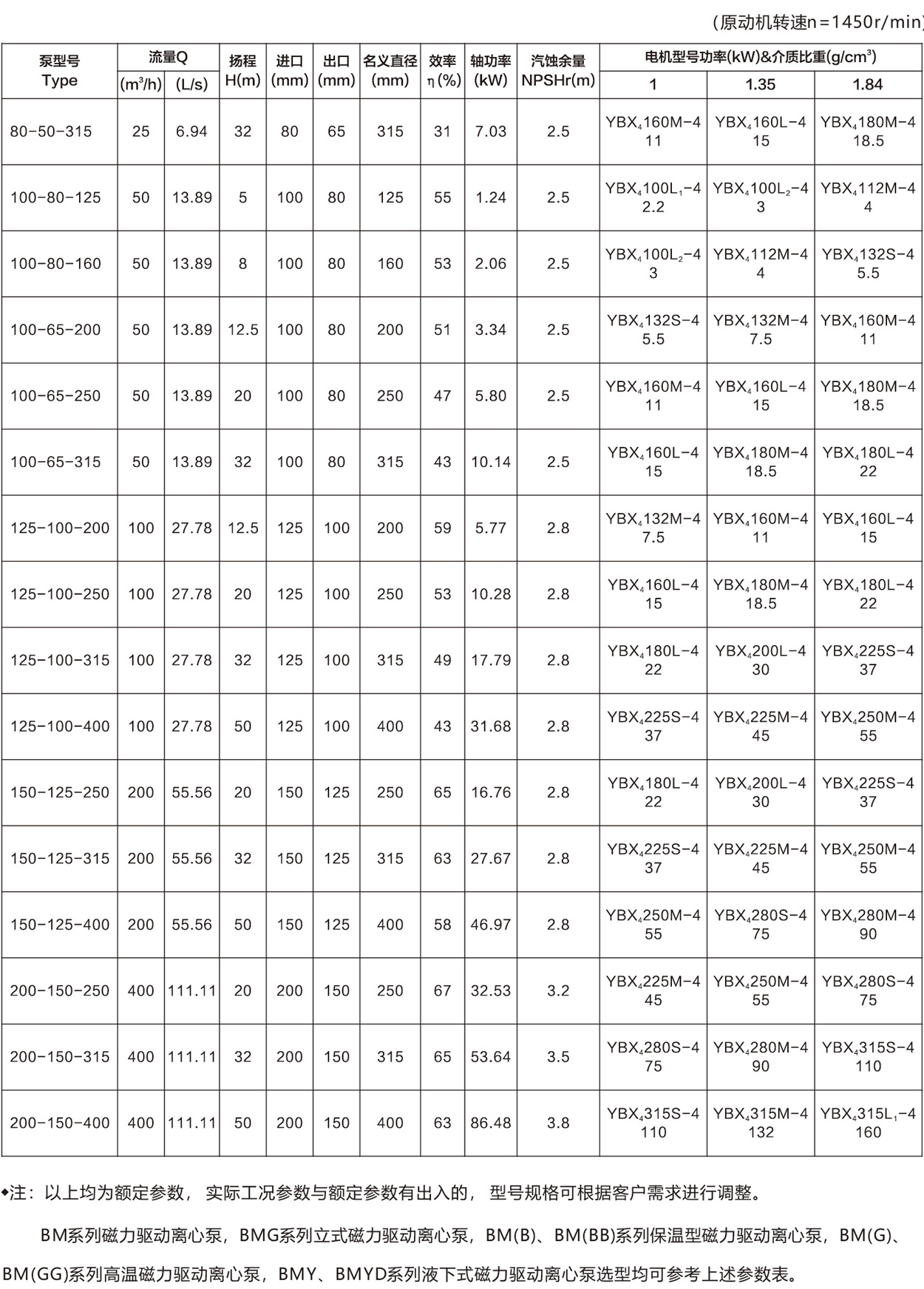

标准性能表: | (原动机转速n=1450 r/min) | |||||||||||
泵型号 | 吸入口 | 排出口 | 叶轮名义 | 流量Q | 扬程 | 效率 | 轴功率 | 汽蚀余量 | 电机型号功率(kW)&介质比重(g/cm3) | |||
直径(mm) | 直径(mm) | 直径(mm) | H(m) | η(%) | (kW) | NPSHr(m) | ||||||
m3/h | L/s | 1 | 1.35 | 1.84 | ||||||||
BMY 32-20-125 | 32 | 20 | 125 | 2 | 0.56 | 5 | 36 | 0.08 | 2 | 0.55 | 0.75 | 1.1 |
BMY 32-20-160 | 32 | 20 | 160 | 2 | 0.56 | 8 | 33 | 0.13 | 2 | 0.55 | 0.75 | 1.1 |
BMY 40-25-125 | 40 | 25 | 125 | 4 | 1.11 | 5 | 35 | 0.16 | 2 | 0.55 | 0.75 | 1.1 |
BMY 40-25-160 | 40 | 25 | 160 | 4 | 1.11 | 8 | 32 | 0.27 | 2 | 0.75 | 1.1 | 1.5 |
BMY 40-25-200 | 40 | 25 | 200 | 4 | 1.11 | 12.5 | 25 | 0.54 | 2 | 1.1 | 1.5 | 2.2 |
BMY 50-32-125 | 50 | 32 | 125 | 6.3 | 1.75 | 5 | 34 | 0.25 | 2 | 0.55 | 0.75 | 1.1 |
BMY 50-32-160 | 50 | 32 | 160 | 6.3 | 1.75 | 8 | 31 | 0.44 | 2 | 0.75 | 1.1 | 1.5 |
BMY 50-32-200 | 50 | 32 | 200 | 6.3 | 1.75 | 12.5 | 24 | 0.89 | 2 | 1.5 | 2.2 | 3 |
BMY 50-32-250 | 50 | 32 | 250 | 6.3 | 1.75 | 20 | 19 | 1.81 | 2 | 3 | 4 | 5.5 |
BMY 65-50-125 | 65 | 50 | 125 | 12.5 | 3.47 | 5 | 41 | 0.42 | 2 | 0.75 | 1.1 | 1.5 |
BMY 65-50-160 | 65 | 50 | 160 | 12.5 | 3.47 | 8 | 36 | 0.76 | 2 | 1.5 | 2.2 | 3 |
BMY 65-40-200 | 65 | 40 | 200 | 12.5 | 3.47 | 12.5 | 31 | 1.37 | 2 | 2.2 | 3 | 4 |
BMY 65-40-250 | 65 | 40 | 250 | 12.5 | 3.47 | 20 | 26 | 2.62 | 2 | 4 | 5.5 | 7.5 |
BMY 65-40-315 | 65 | 40 | 315 | 12.5 | 3.47 | 32 | 21 | 5.19 | 2.5 | 7.5 | 11 | 15 |
BMY 80-65-125 | 80 | 65 | 125 | 25 | 6.94 | 5 | 47 | 0.72 | 2.5 | 1.5 | 2.2 | 3 |
BMY 80-65-160 | 80 | 65 | 160 | 25 | 6.94 | 8 | 45 | 1.21 | 2.5 | 2.2 | 3 | 4 |
BMY 80-50-200 | 80 | 65 | 200 | 25 | 6.94 | 12.5 | 41 | 2.08 | 2.5 | 4 | 5.5 | 7.5 |
BMY 80-50-250 | 80 | 65 | 250 | 25 | 6.94 | 20 | 37 | 3.68 | 2.5 | 5.5 | 7.5 | 11 |
BMY 80-50-315 | 80 | 65 | 315 | 25 | 6.94 | 32 | 31 | 7.03 | 2.5 | 11 | 15 | 18.5 |
BMY 100-80-125 | 100 | 80 | 125 | 50 | 13.89 | 5 | 55 | 1.24 | 2.5 | 2.2 | 3 | 4 |
BMY 100-80-160 | 100 | 80 | 160 | 50 | 13.89 | 8 | 53 | 2.06 | 2.5 | 3 | 4 | 5.5 |
BMY 100-65-200 | 100 | 80 | 200 | 50 | 13.89 | 12.5 | 51 | 3.34 | 2.5 | 5.5 | 7.5 | 11 |
BMY 100-65-250 | 100 | 80 | 250 | 50 | 13.89 | 20 | 47 | 5.8 | 2.5 | 11 | 15 | 18.5 |
BMY 100-65-315 | 100 | 80 | 315 | 50 | 13.89 | 32 | 43 | 10.14 | 2.5 | 15 | 18.5 | 22 |
BMY 125-100-200 | 125 | 100 | 200 | 100 | 27.78 | 12.5 | 59 | 5.77 | 2.8 | 7.5 | 11 | 15 |
BMY 125-100-250 | 125 | 100 | 250 | 100 | 27.78 | 20 | 53 | 10.28 | 2.8 | 15 | 18.5 | 22 |
BMY 125-100-315 | 125 | 100 | 315 | 100 | 27.78 | 32 | 49 | 17.79 | 2.8 | 22 | 30 | 37 |
BMY 125-100-400 | 125 | 100 | 400 | 100 | 27.78 | 50 | 43 | 31.68 | 2.8 | 37 | 45 | 55 |
BMY 150-125-250 | 150 | 125 | 250 | 200 | 55.56 | 20 | 65 | 16.76 | 2.8 | 22 | 30 | 37 |
BMY 150-125-315 | 150 | 125 | 315 | 200 | 55.56 | 32 | 63 | 27.67 | 2.8 | 37 | 45 | 55 |
BMY 150-125-400 | 150 | 125 | 400 | 200 | 55.56 | 50 | 58 | 46.97 | 2.8 | 55 | 75 | 90 |
BMY 200-150-250 | 200 | 150 | 250 | 400 | 111.11 | 20 | 67 | 32.53 | 3.2 | 45 | 55 | 75 |
BMY 200-150-315 | 200 | 150 | 315 | 400 | 111.11 | 32 | 65 | 53.64 | 3.5 | 75 | 90 | 110 |
BMY 200-150-400 | 200 | 150 | 400 | 400 | 111.11 | 50 | 63 | 86.48 | 3.8 | 110 | 132 | 160 |

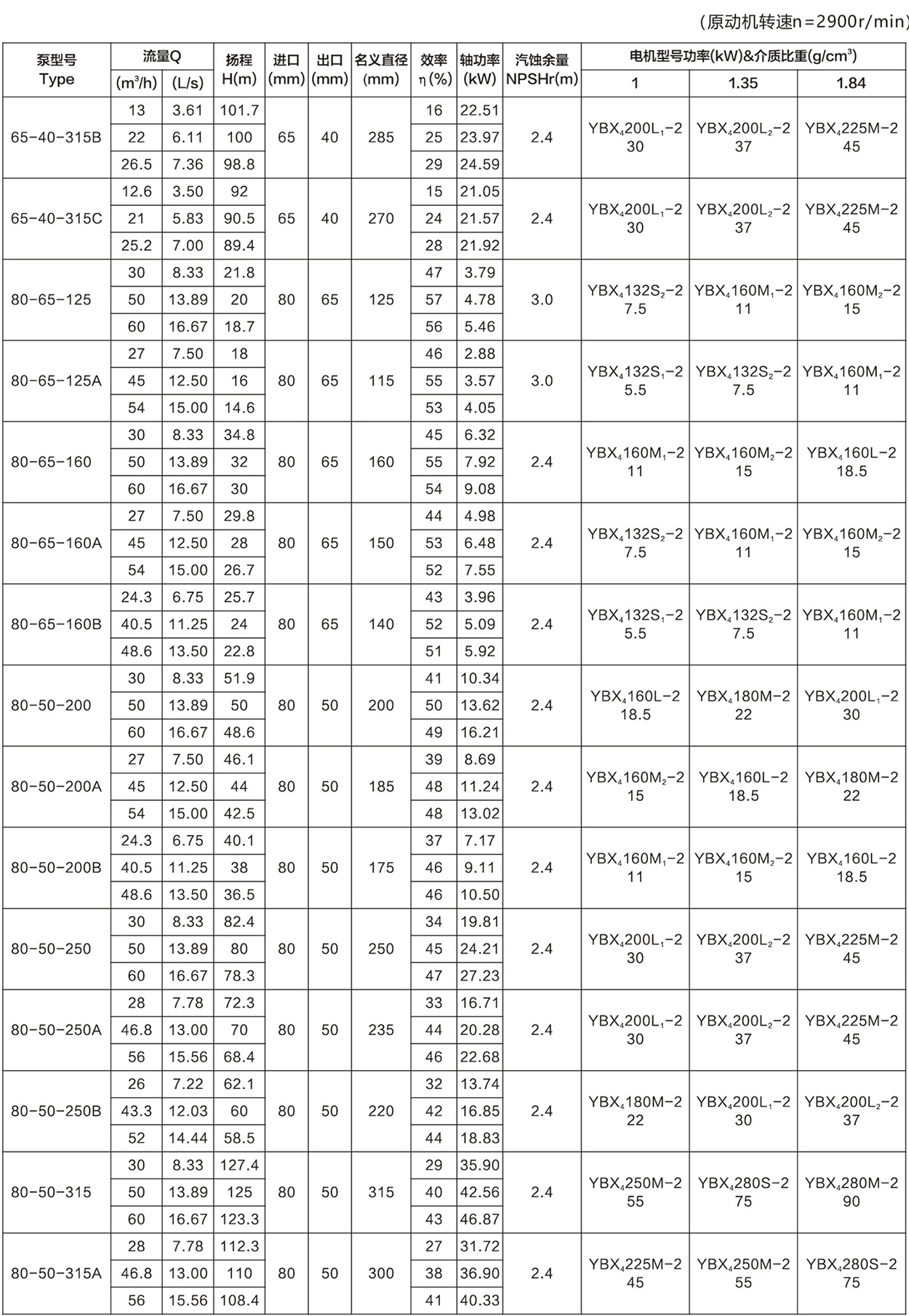

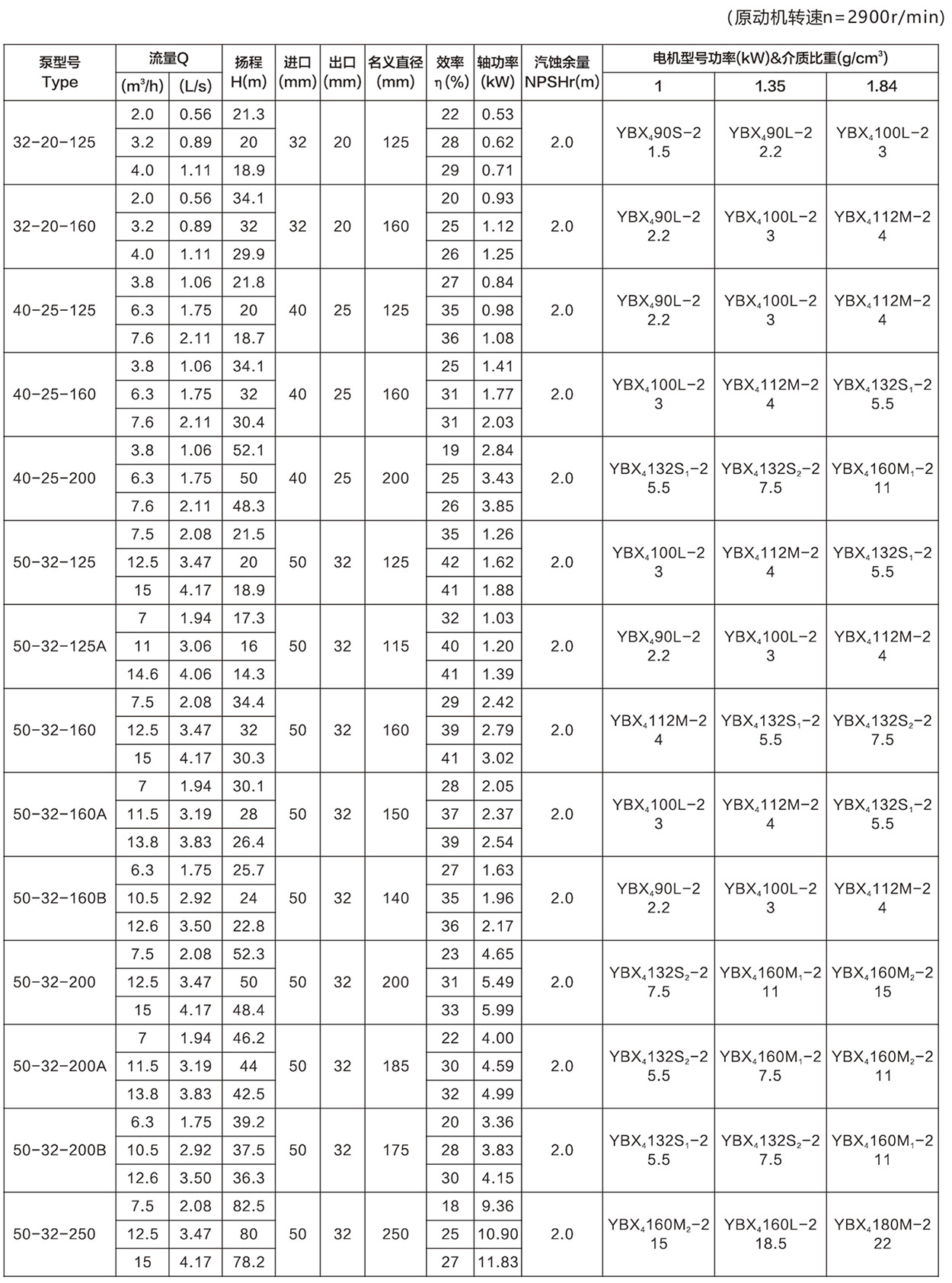

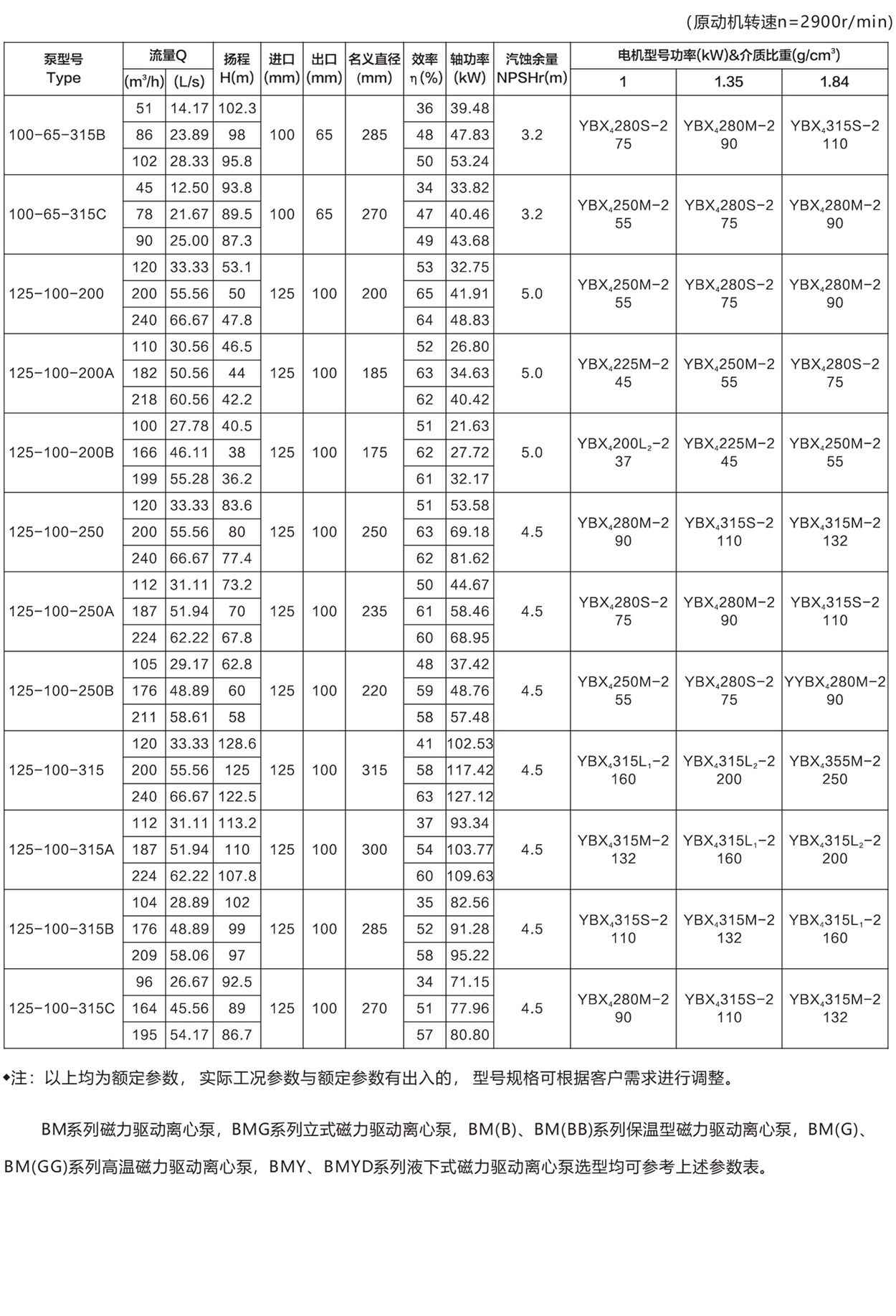

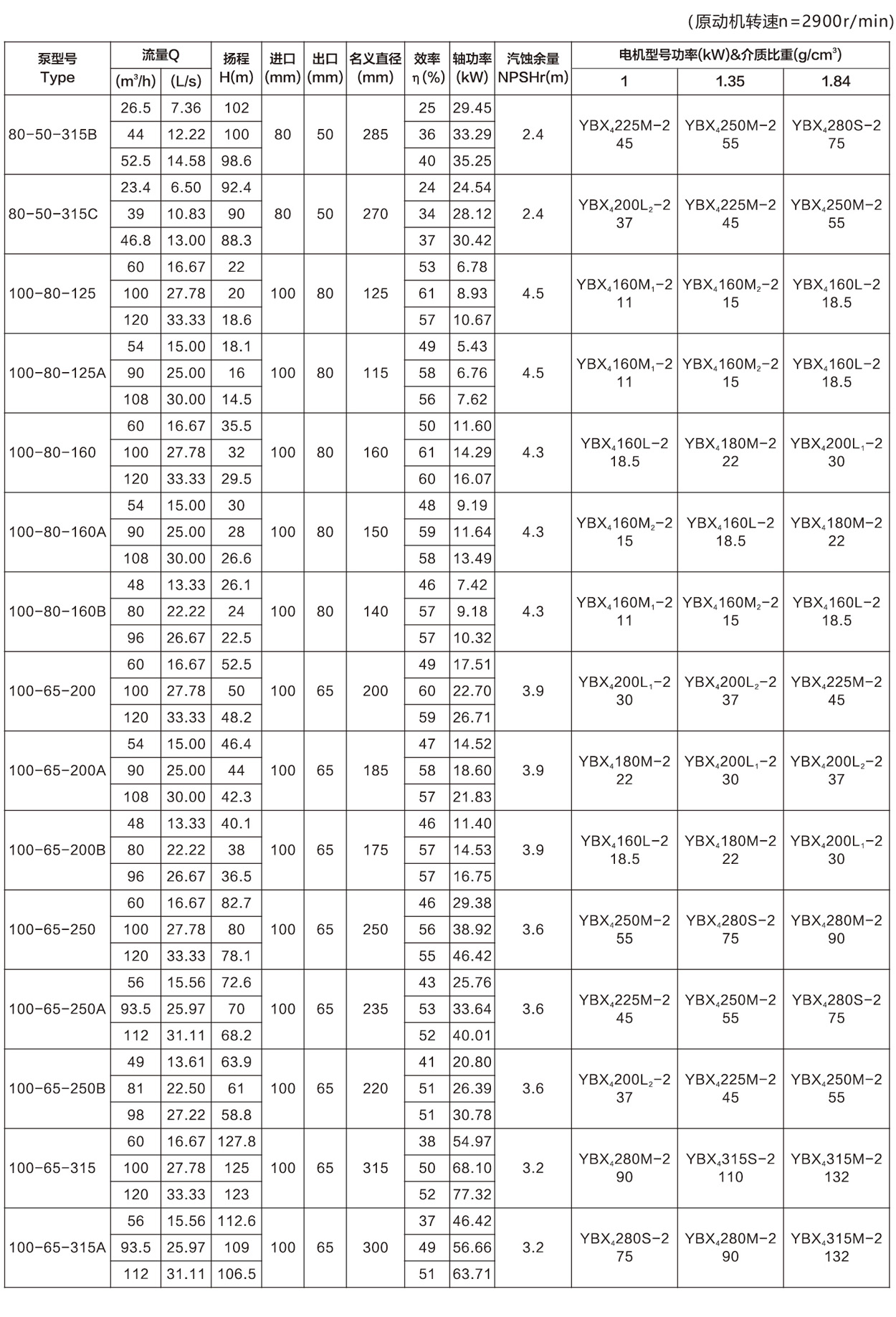

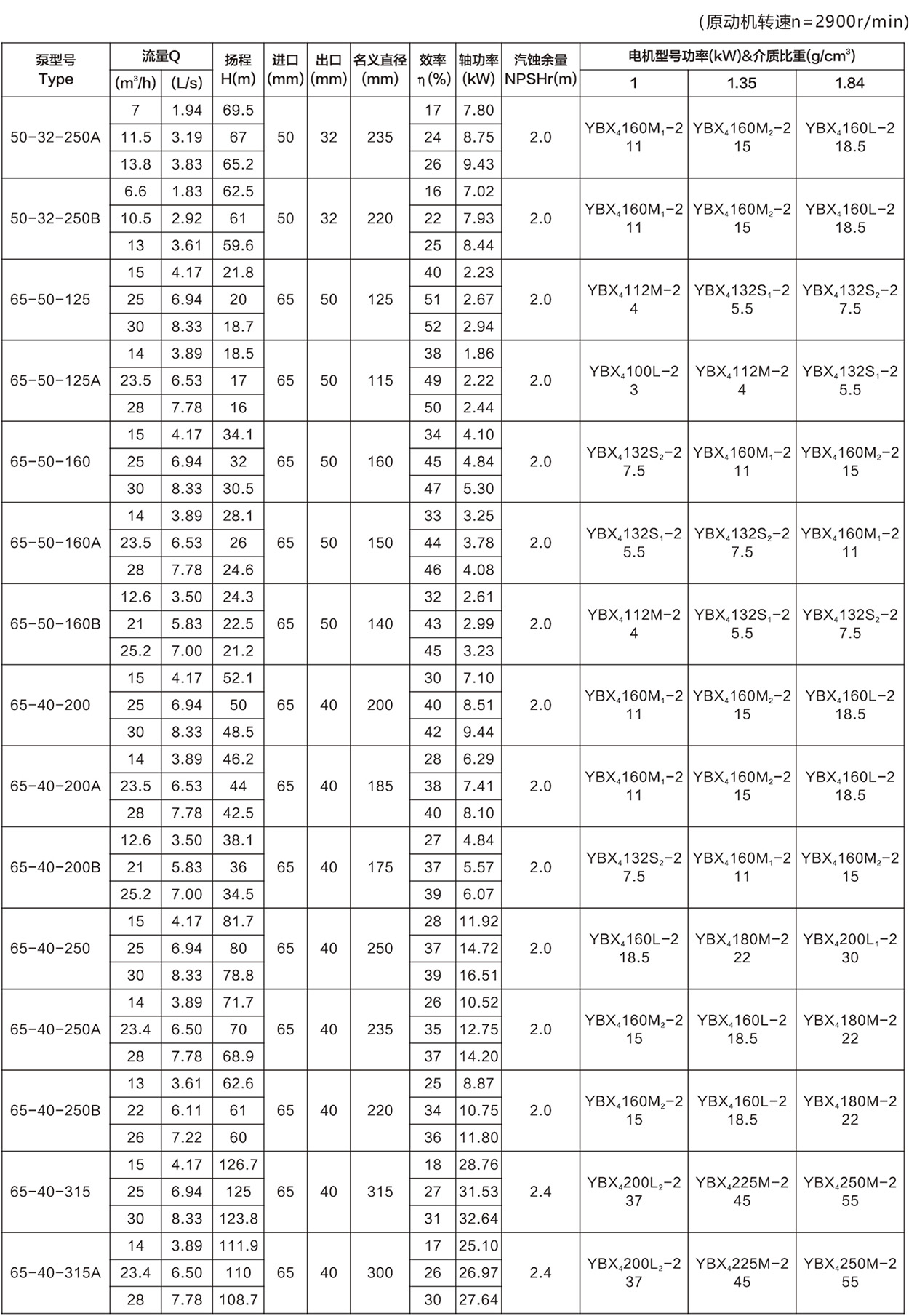

标准性能表: | (原动机转速n=2900 r/min) | |||||||||||
泵型号 Type | 入口 直径(mm) | 出口 直径(mm) | 叶轮名义 直径(mm) | 流量Q | 扬程 H(m) | 效率 η(%) | 轴功率 (kW) | 汽蚀余量 NPSHr (m) | 电机型号功率(kW)&比重(g/cm3) | |||
m3/h | L/s | 1 | 1.35 | 1.84 | ||||||||
BMY 32-20-125 | 32 | 20 | 125 | 3.2 | 0.89 | 20 | 28 | 0.62 | 2.0 | 1.5 | 2.2 | 3 |
BMY 32-20-160 | 32 | 20 | 160 | 3.2 | 0.89 | 32 | 25 | 1.12 | 2.0 | 2.2 | 3 | 4 |
BMY 40-25-125 | 40 | 25 | 125 | 6.3 | 1.75 | 20 | 35 | 0.98 | 2.0 | 2.2 | 3 | 4 |
BMY 40-25-160 | 40 | 25 | 160 | 6.3 | 1.75 | 32 | 31 | 1.77 | 2.0 | 3 | 4 | 5.5 |
BMY 40-25-200 | 40 | 25 | 200 | 6.3 | 1.75 | 50 | 25 | 3.43 | 2.0 | 5.5 | 7.5 | 11 |
BMY 50-32-125 | 50 | 32 | 125 | 12.5 | 3.47 | 20 | 42 | 1.62 | 2.0 | 3 | 4 | 5.5 |
BMY 50-32-160 | 50 | 32 | 160 | 12.5 | 3.47 | 32 | 39 | 2.79 | 2.0 | 4 | 5.5 | 7.5 |
BMY 50-32-200 | 50 | 32 | 200 | 12.5 | 3.47 | 50 | 31 | 5.49 | 2.0 | 7.5 | 11 | 15 |
BMY 50-32-250 | 50 | 32 | 250 | 12.5 | 3.47 | 80 | 25 | 10.90 | 2.0 | 15 | 18.5 | 22 |
BMY 65-50-125 | 65 | 50 | 125 | 25 | 6.94 | 20 | 51 | 2.67 | 2.0 | 4 | 5.5 | 7.5 |
BMY 65-50-160 | 65 | 50 | 160 | 25 | 6.94 | 32 | 45 | 4.84 | 2.0 | 7.5 | 11 | 15 |
BMY 65-40-200 | 65 | 40 | 200 | 25 | 6.94 | 50 | 40 | 8.51 | 2.0 | 11 | 15 | 18.5 |
BMY 65-40-250 | 65 | 40 | 250 | 25 | 6.94 | 80 | 37 | 14.72 | 2.0 | 18.5 | 22 | 30 |
BMY 65-40-315 | 65 | 40 | 315 | 25 | 6.94 | 125 | 27 | 31.53 | 2.4 | 37 | 45 | 55 |
BMY 80-65-125 | 80 | 65 | 125 | 50 | 13.89 | 20 | 57 | 4.78 | 3.0 | 7.5 | 11 | 15 |
BMY 80-65-160 | 80 | 65 | 160 | 50 | 13.89 | 32 | 55 | 7.92 | 2.4 | 11 | 15 | 18.5 |
BMY 80-50-200 | 80 | 50 | 200 | 50 | 13.89 | 50 | 50 | 13.62 | 2.4 | 18.5 | 22 | 30 |
BMY 80-50-250 | 80 | 50 | 250 | 50 | 13.89 | 80 | 45 | 24.21 | 2.4 | 30 | 37 | 45 |
BMY 80-50-315 | 80 | 50 | 315 | 50 | 13.89 | 125 | 40 | 42.56 | 2.4 | 55 | 75 | 90 |
BMY 100-80-125 | 100 | 80 | 125 | 100 | 27.78 | 20 | 61 | 8.93 | 4.5 | 11 | 15 | 18.5 |
BMY 100-80-160 | 100 | 80 | 160 | 100 | 27.78 | 32 | 61 | 14.29 | 4.3 | 18.5 | 22 | 30 |
BMY 100-65-200 | 100 | 65 | 200 | 100 | 27.78 | 50 | 60 | 22.70 | 3.9 | 30 | 37 | 45 |
BMY 100-65-250 | 100 | 65 | 250 | 100 | 27.78 | 80 | 56 | 38.92 | 3.6 | 55 | 75 | 90 |
BMY 100-65-315 | 100 | 65 | 315 | 100 | 27.78 | 125 | 50 | 68.10 | 3.2 | 90 | 110 | 132 |
BMY 125-100-200 | 125 | 100 | 200 | 200 | 55.56 | 50 | 65 | 41.91 | 5.0 | 55 | 75 | 90 |
BMY 125-100-250 | 125 | 100 | 250 | 200 | 55.56 | 80 | 63 | 69.18 | 4.5 | 90 | 110 | 132 |
BMY 125-100-315 | 125 | 100 | 315 | 200 | 55.56 | 125 | 58 | 117.42 | 4.5 | 160 | 200 | 250 |
