使用环境

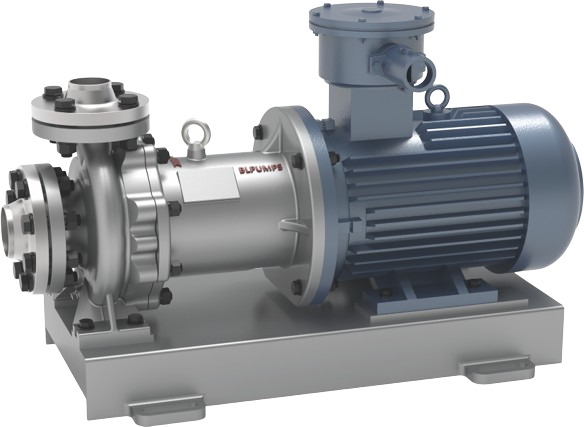

BM系列磁力驱动离心泵过流部件主要采用奥氏体不锈钢制成,适用于输送最高压力为1.6MPa、温度不超过120℃、粘度不大于30mm2/s、不含铁磁性颗粒及纤维的液体。当输送介质系统压力超过1.6MPa、温度超过120℃或需要采取保温措施时,我公司可提供特殊定制。
口径:DN32~DN200
流量:1.25~400m3/h
扬程:8~125m
温度:-90℃~120℃
压力:0~1.6MPa(高压~42MPa)
功率:0.55kW~132kW
材质:304、316L、2205、904L、TC4、TA1、TA2、C-276等
领域:石油石化、精细化工、制药、新能源等领域
全密封、无泄漏、无污染;
CFD计算流体力学设计水力部件,流道宽、效率高,气蚀性能好、径向力小;
过流部件采用精铸模造型,硅溶胶中温蜡铸造工艺,尺寸准确,流道清爽光洁,效率高;
工艺液体自冷却润滑传动部件,一般不需要额外管路系究,工程投资小;
步用高性能、高耐温稀土永磁材料,确保足够磁转矩;
部分特殊产品的大磁间隙的磁路设计与工业运用;
整台泵只需1-2个密封圈,确保了最佳安全性;
氏涡流的隔离套设计,泵的效率更高;
可选择电机直联或联轴器结构;
电机直联可节省成本和空间,传动效率较高,安装方更,不需同心度校准,超过37kW时,为了便于检修,推荐采用联轴器连接的形式;
多循环方式,自循环、副叶轮强制循环、辅助叶轮加压盾环和外循环等,以满足不同工况介质的输送;
工况需要时可增加冷却或加热的保温夹套结构;
选配普通Y、YB系列三相电机,直流电机和永磁电机;尤化的刚性轴系结构设计,具有更佳的挠度指数,降低泵的振动和延长轴系易损件寿命;
有底脚安装和中心线安装两种形式,供不同温度介质时选用,基本型采用底脚支撑、高温型采用中心支撑;
法兰标准提供ANSI、GB、HG等多种选择;
油向力浮动平衡结构设计,磁力泵运行中轴向力完全平衡,止推轴承仅在泵启动时受轴向推力,长期运转几乎零磨损;油系部件采用高强度、高耐腐蚀性材料,双轴承对中定立结构设计,配以先进的液体动力润滑结构,保证泵运传的可靠性和轴系部件的使用寿命;
特殊的润滑冷却设计:循环波流用于带走隔离套上由涡充产生的热量,并润滑滑动轴承,保证泵的安全运行;合理的结构设计使循环系统有足够的压力和流量,保证泵稳定运行;
内外磁转子均为全密封式结构,防止泵在腐蚀环境下导致磁体腐蚀和特性及强度的退化;
隔离套具有完全排干介质(停泵修理时)和自动排空(启动前灌注时)能力,一般用奥氏体不锈钢、哈氏合金或钛合金采用先进工艺制成;

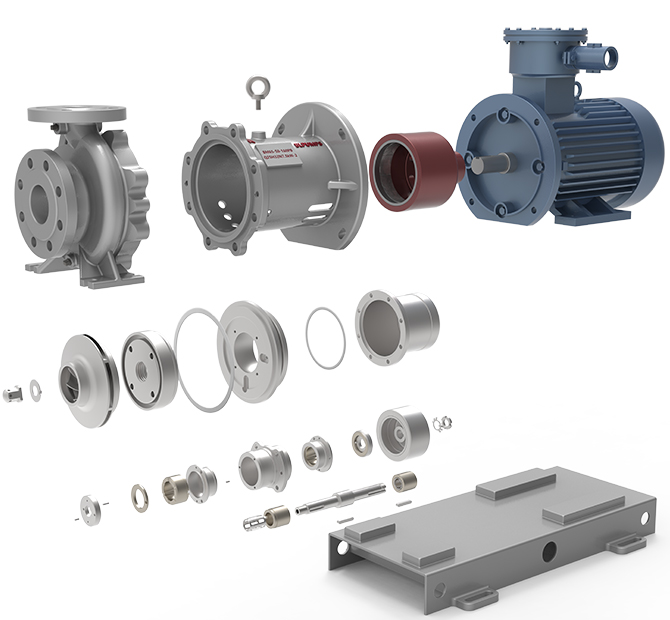

零部件设计模块化,互换性好;零部件的集合总成很大程度地减少了用户现场保养维护工作,降低了对操作人员的专业性要求。

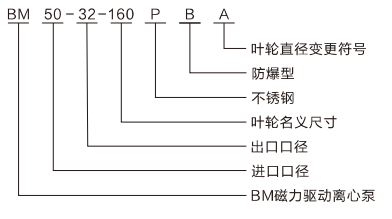

标准性能表: | (原动机转速n=2900r/min) | |||||||||||
泵型号 | 吸入口 直径(mm) | 排出口 直径(mm) | 叶轮名义 直径(mm) | 流量Q | 扬程 H(m) | 效率 η(%) | 轴功率 (kW) | 气蚀余量 NPSHr(m) | 电机型号功率(kW)&介质比重(g/cm3) | |||
m3/h | L/s | 1 | 1.35 | 1.84 | ||||||||
BM32-20-125 | 32 | 20 | 125 | 3.2 | 0.89 | 20 | 28 | 0.62 | 2.0 | 1.5 | 2.2 | 3 |
BM32-20-160 | 32 | 20 | 160 | 3.2 | 0.89 | 32 | 25 | 1.12 | 2.0 | 2.2 | 3 | 4 |
BM40-25-125 | 40 | 25 | 125 | 6.3 | 1.75 | 20 | 35 | 0.98 | 2.0 | 2.2 | 3 | 4 |
BM40-25-160 | 40 | 25 | 160 | 6.3 | 1.75 | 32 | 31 | 1.77 | 2.0 | 3 | 4 | 5.5 |
BM40-25-200 | 40 | 25 | 200 | 6.3 | 1.75 | 50 | 25 | 3.43 | 2.0 | 5.5 | 7.5 | 11 |
BM50-32-125 | 50 | 32 | 125 | 12.5 | 3.47 | 20 | 42 | 1.62 | 2.0 | 3 | 4 | 5.5 |
BM50-32-160 | 50 | 32 | 160 | 12.5 | 3.47 | 32 | 39 | 2.79 | 2.0 | 4 | 5.5 | 7.5 |
BM50-32-200 | 50 | 32 | 200 | 12.5 | 3.47 | 50 | 31 | 5.49 | 2.0 | 7.5 | 11 | 15 |
BM50-32-250 | 50 | 32 | 250 | 12.5 | 3.47 | 80 | 25 | 10.90 | 2.0 | 15 | 18.5 | 22 |
BM65-50-125 | 65 | 50 | 125 | 25 | 6.94 | 20 | 51 | 2.67 | 2.0 | 4 | 5.5 | 7.5 |
BM65-50-160 | 65 | 50 | 160 | 25 | 6.94 | 32 | 45 | 4.84 | 2.0 | 7.5 | 11 | 15 |
BM65-40-200 | 65 | 40 | 200 | 25 | 6.94 | 50 | 40 | 8.51 | 2.0 | 11 | 15 | 18.5 |
BM65-40-250 | 65 | 40 | 250 | 25 | 6.94 | 80 | 37 | 14.72 | 2.0 | 18.5 | 22 | 30 |
BM65-40-315 | 65 | 40 | 315 | 25 | 6.94 | 125 | 27 | 31.53 | 2.4 | 37 | 45 | 55 |
BM80-65-125 | 80 | 65 | 125 | 50 | 13.89 | 20 | 57 | 4.78 | 3.0 | 7.5 | 11 | 15 |
BM80-65-160 | 80 | 65 | 160 | 50 | 13.89 | 32 | 55 | 7.92 | 2.4 | 11 | 15 | 18.5 |
BM80-50-200 | 80 | 50 | 200 | 50 | 13.89 | 50 | 50 | 13.62 | 2.4 | 18.5 | 22 | 30 |
BM80-50-250 | 80 | 50 | 250 | 50 | 13.89 | 80 | 45 | 24.21 | 2.4 | 30 | 37 | 45 |
BM80-50-315 | 80 | 50 | 315 | 50 | 13.89 | 125 | 40 | 42.56 | 2.4 | 55 | 75 | 90 |
BM100-80-125 | 100 | 80 | 125 | 100 | 27.78 | 20 | 61 | 8.93 | 4.5 | 11 | 15 | 18.5 |
BM100-80-160 | 100 | 80 | 160 | 100 | 27.78 | 32 | 61 | 14.29 | 4.3 | 18.5 | 22 | 30 |
BM100-65-200 | 100 | 65 | 200 | 100 | 27.78 | 50 | 60 | 22.70 | 3.9 | 30 | 37 | 45 |
BM100-65-250 | 100 | 65 | 250 | 100 | 27.78 | 80 | 56 | 38.92 | 3.6 | 55 | 75 | 90 |
BM100-65-315 | 100 | 65 | 315 | 100 | 27.78 | 125 | 50 | 68.10 | 3.2 | 90 | 110 | 132 |
BM125-100-200 | 125 | 100 | 200 | 200 | 55.56 | 50 | 65 | 41.91 | 5.0 | 55 | 75 | 90 |
BM125-100-250 | 125 | 100 | 250 | 200 | 55.56 | 80 | 63 | 69.18 | 4.5 | 90 | 110 | 132 |
BM125-100-315 | 125 | 100 | 315 | 200 | 55.56 | 125 | 58 | 117.42 | 4.5 | 160 | 200 | 250 |
标准性能表: | (原动机转速n=1450r/min) | |||||||||||
泵型号 Type | 入口 | 出口 | 叶轮名义 | 流量Q | 扬程 | 效率 | 轴功率 | 汽蚀余量 | 电机型号功率(kW)&比重(g/cm3) | |||
直径(毫米) | 直径(毫米) | 直径(毫米) | H(m) | η(%) | (kW) | NPSHr(m) | ||||||
m3/h | L/s | 1 | 1.35 | 1.84 | ||||||||
BM 32-20-125 | 32 | 20 | 125 | 2 | 0.56 | 5 | 36 | 0.08 | 2 | 0.55 | 0.75 | 1.1 |
BM 32-20-160 | 32 | 20 | 160 | 2 | 0.56 | 8 | 33 | 0.13 | 2 | 0.55 | 0.75 | 1.1 |
BM 40-25-125 | 40 | 25 | 125 | 4 | 1.11 | 5 | 35 | 0.16 | 2 | 0.55 | 0.75 | 1.1 |
BM 40-25-160 | 40 | 25 | 160 | 4 | 1.11 | 8 | 32 | 0.27 | 2 | 0.75 | 1.1 | 1.5 |
BM 40-25-200 | 40 | 25 | 200 | 4 | 1.11 | 12.5 | 25 | 0.54 | 2 | 1.1 | 1.5 | 2.2 |
BM 50-32-125 | 50 | 32 | 125 | 6.3 | 1.75 | 5 | 34 | 0.25 | 2 | 0.55 | 0.75 | 1.1 |
BM 50-32-160 | 50 | 32 | 160 | 6.3 | 1.75 | 8 | 31 | 0.44 | 2 | 0.75 | 1.1 | 1.5 |
BM 50-32-200 | 50 | 32 | 200 | 6.3 | 1.75 | 12.5 | 24 | 0.89 | 2 | 1.5 | 2.2 | 3 |
BM 50-32-250 | 50 | 32 | 250 | 6.3 | 1.75 | 20 | 19 | 1.81 | 2 | 3 | 4 | 5.5 |
BM 65-50-125 | 65 | 50 | 125 | 12.5 | 3.47 | 5 | 41 | 0.42 | 2 | 0.75 | 1.1 | 1.5 |
BM 65-50-160 | 65 | 50 | 160 | 12.5 | 3.47 | 8 | 36 | 0.76 | 2 | 1.5 | 2.2 | 3 |
BM 65-40-200 | 65 | 40 | 200 | 12.5 | 3.47 | 12.5 | 31 | 1.37 | 2 | 2.2 | 3 | 4 |
BM 65-40-250 | 65 | 40 | 250 | 12.5 | 3.47 | 20 | 26 | 2.62 | 2 | 4 | 5.5 | 7.5 |
BM 65-40-315 | 65 | 40 | 315 | 12.5 | 3.47 | 32 | 21 | 5.19 | 2.5 | 7.5 | 11 | 15 |
BM 80-65-125 | 80 | 65 | 125 | 25 | 6.94 | 5 | 47 | 0.72 | 2.5 | 1.5 | 2.2 | 3 |
BM 80-65-160 | 80 | 65 | 160 | 25 | 6.94 | 8 | 45 | 1.21 | 2.5 | 2.2 | 3 | 4 |
BM 80-50-200 | 80 | 65 | 200 | 25 | 6.94 | 12.5 | 41 | 2.08 | 2.5 | 4 | 5.5 | 7.5 |
BM 80-50-250 | 80 | 65 | 250 | 25 | 6.94 | 20 | 37 | 3.68 | 2.5 | 5.5 | 7.5 | 11 |
BM 80-50-315 | 80 | 65 | 315 | 25 | 6.94 | 32 | 31 | 7.03 | 2.5 | 11 | 15 | 18.5 |
BM 100-80-125 | 100 | 80 | 125 | 50 | 13.89 | 5 | 55 | 1.24 | 2.5 | 2.2 | 3 | 4 |
BM 100-80-160 | 100 | 80 | 160 | 50 | 13.89 | 8 | 53 | 2.06 | 2.5 | 3 | 4 | 5.5 |
BM 100-65-200 | 100 | 80 | 200 | 50 | 13.89 | 12.5 | 51 | 3.34 | 2.5 | 5.5 | 7.5 | 11 |
BM 100-65-250 | 100 | 80 | 250 | 50 | 13.89 | 20 | 47 | 5.8 | 2.5 | 11 | 15 | 18.5 |
BM 100-65-315 | 100 | 80 | 315 | 50 | 13.89 | 32 | 43 | 10.14 | 2.5 | 15 | 18.5 | 22 |
BM 125-100-200 | 125 | 100 | 200 | 100 | 27.78 | 12.5 | 59 | 5.77 | 2.8 | 7.5 | 11 | 15 |
BM 125-100-250 | 125 | 100 | 250 | 100 | 27.78 | 20 | 53 | 10.28 | 2.8 | 15 | 18.5 | 22 |
BM 125-100-315 | 125 | 100 | 315 | 100 | 27.78 | 32 | 49 | 17.79 | 2.8 | 22 | 30 | 37 |
BM 125-100-400 | 125 | 100 | 400 | 100 | 27.78 | 50 | 43 | 31.68 | 2.8 | 37 | 45 | 55 |
BM 150-125-250 | 150 | 125 | 250 | 200 | 55.56 | 20 | 65 | 16.76 | 2.8 | 22 | 30 | 37 |
BM 150-125-315 | 150 | 125 | 315 | 200 | 55.56 | 32 | 63 | 27.67 | 2.8 | 37 | 45 | 55 |
BM 150-125-400 | 150 | 125 | 400 | 200 | 55.56 | 50 | 58 | 46.97 | 2.8 | 55 | 75 | 90 |
BM 200-150-250 | 200 | 150 | 250 | 400 | 111.11 | 20 | 67 | 32.53 | 3.2 | 45 | 55 | 75 |
BM 200-150-315 | 200 | 150 | 315 | 400 | 111.11 | 32 | 65 | 53.64 | 3.5 | 75 | 90 | 110 |
BM 200-150-400 | 200 | 150 | 400 | 400 | 111.11 | 50 | 63 | 86.48 | 3.8 | 110 | 132 | 160 |
