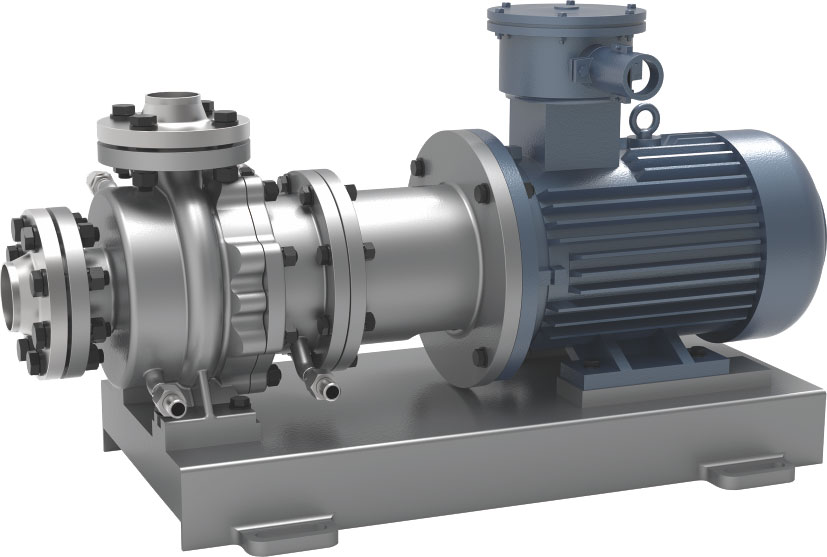

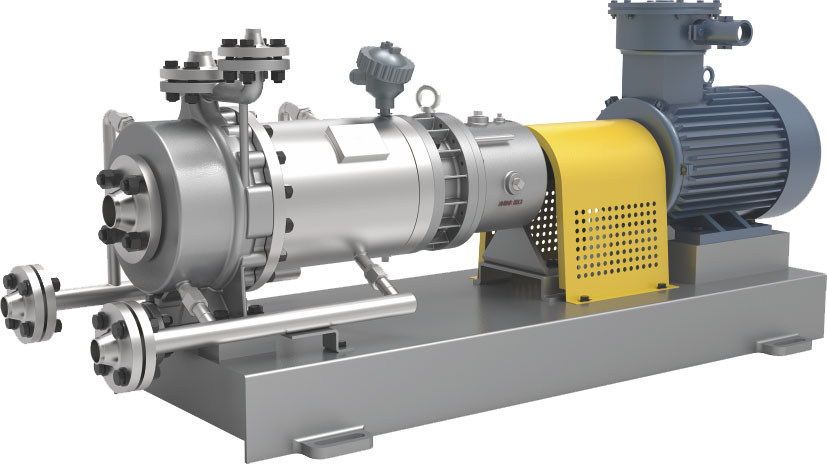

BM(B)系列保温磁力驱动离心泵
BM(B)系列保温磁力驱动离心泵
BM(B)系列保温磁力驱动离心泵
BM(B)系列保温磁力驱动离心泵
BM(B)系列保温磁力驱动离心泵
BM(B)系列保温磁力驱动离心泵

BM(B)系列保温磁力驱动离心泵

型号: BM(B)
材质: 不锈钢
用途: 360℃无死角的全覆盖夹套结构设计,适用于环境温度与规定温度温差的介质(如苯酐等),特点是保温效果好,效率高。

描述

参数

产品描述

BM(B)、BM(BB)是我公司根据市场需求,适用于输送恒温介质而开发的两款保温磁力驱动离心泵,既可以输送高温介质也可以输送低温介质,该系列磁力泵对于输送的介质必须在规定的温度范围内,采用独特的保温箱体结构,使介质在输送中即保持工况所要求的温度。又保证了介质不会因温度变化而产生结晶、凝结、粘稠或汽化现象。保温磁力泵根据不同的工况对过流部件采用相应的保温冷却方式,保证材料性能不受环境温度的影响。

BM(B)系列保温磁力驱动离心泵对泵体、泵盖采用夹套保温结构,常适用于环境温度与规定温度温差较小的介质,具有结构简单,制造成本低等优点。 BM(BB)系列保温磁力驱动离心泵采用360℃无死角的全覆盖夹套结构设计,适用于环境温度与规定温度温差的介质(如苯酐等),特点是保温效果好,效率高。保温磁力驱动离心泵磁力驱动采用Sm2Co17高温钐钴稀土合金材料,工作温度为-90℃~350℃。

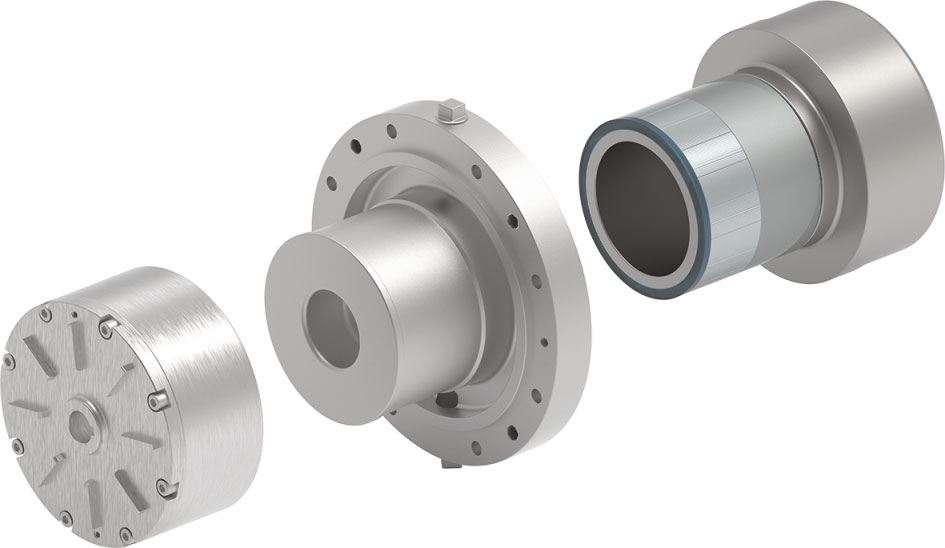

磁力驱动特点

1、内外磁转子组件与隔离套采用反方向安装,在结构上实现了内部磁力驱动与隔离套的夹套涂层,使整体结构真正达到360℃无死角保温,对泵过流部件起到完整的保温作用,提高了保温效果和效率,有效解决了保温不足、导热效率低的问题。

2、内磁转子座上的辅助叶片为介质内循环提供动力,增压循环保证高熔点或高粘度等特殊介质也能对系统进行充分的冷却和润滑。

3、隔离套最低位置设有后排污口,方便用户排除泵后腔的物料残留,为保温磁力泵的长期稳定运行提供了方便。

性能参数

标准性能表:(原动机转速n=2900 r/min)
泵型号吸入口
直径(mm)
排出口
直径(mm)
叶轮名义
直径(mm)
流量Q扬程
H(m)
效率
η(%)
轴功率
(kW)
汽蚀余量
NPSHr (m)
电机型号功率(kW)&介质比重(g/cm3)
m3/hL/s11.351.84
BM (B) 32-20-12532201253.2 0.89 20280.62 2.0 1.52.23
BM (B) 32-20-16032201603.2 0.89 32251.12 2.0 2.234
BM (B) 40-25-12540251256.3 1.75 20350.98 2.0 2.234
BM (B) 40-25-16040251606.3 1.75 32311.77 2.0 345.5
BM (B) 40-25-20040252006.3 1.75 50253.43 2.0 5.57.511
BM (B) 50-32-125503212512.5 3.47 20421.62 2.0 345.5
BM (B) 50-32-160503216012.53.47 32392.79 2.0 45.57.5
BM (B) 50-32-200503220012.53.47 50315.49 2.0 7.51115
BM (B) 50-32-250503225012.53.47 802510.90 2.0 1518.522
BM (B) 65-50-1256550125256.94 20512.67 2.0 45.57.5
BM (B) 65-50-1606550160256.94 32454.84 2.0 7.51115
BM (B) 65-40-2006540200256.94 50408.51 2.0 111518.5
BM (B) 65-40-2506540250256.94 803714.72 2.0 18.52230
BM (B) 65-40-3156540315256.94 1252731.53 2.4 374555
BM (B) 80-65-12580651255013.89 20574.78 3.0 7.51115
BM (B) 80-65-16080651605013.89 32557.92 2.4 111518.5
BM (B) 80-50-20080502005013.89 505013.62 2.4 18.52230
BM (B) 80-50-25080502505013.89 804524.21 2.4 303745
BM (B) 80-50-31580503155013.89 1254042.56 2.4 557590
BM (B) 100-80-1251008012510027.78 20618.93 4.5 111518.5
BM (B) 100-80-1601008016010027.78 326114.29 4.3 18.52230
BM (B) 100-65-2001006520010027.78 506022.70 3.9 303745
BM (B) 100-65-2501006525010027.78 805638.92 3.6 557590
BM (B) 100-65-3151006531510027.78 1255068.10 3.2 90110132
BM (B) 125-100-20012510020020055.56 506541.91 5.0 557590
BM (B) 125-100-25012510025020055.56 806369.18 4.5 90110132
BM (B) 125-100-31512510031520055.56 12558117.42 4.5 160200250


标准性能表:(原动机转速n=1450 r/min)
泵型号
Type
入口出口叶轮名义流量Q扬程效率轴功率汽蚀余量电机型号功率(kW)&比重(g/cm3)
直径(mm)直径(mm)直径(mm)H(m)η(%)(kW)NPSHr(m)
m3/hL/s11.351.84
BM (B)  32-20-125322012520.565360.0820.550.751.1
BM (B)  32-20-160322016020.568330.1320.550.751.1
BM (B)  40-25-125402512541.115350.1620.550.751.1
BM (B)  40-25-160402516041.118320.2720.751.11.5
BM (B)  40-25-200402520041.1112.5250.5421.11.52.2
BM (B)  50-32-12550321256.31.755340.2520.550.751.1
BM (B)  50-32-16050321606.31.758310.4420.751.11.5
BM (B)  50-32-20050322006.31.7512.5240.8921.52.23
BM (B)  50-32-25050322506.31.7520191.812345.5
BM (B)  65-50-125655012512.53.475410.4220.751.11.5
BM (B)  65-50-160655016012.53.478360.7621.52.23
BM (B)  65-40-200654020012.53.4712.5311.3722.234
BM (B)  65-40-250654025012.53.4720262.62245.57.5
BM (B)  65-40-315654031512.53.4732215.192.57.51115
BM (B)  80-65-1258065125256.945470.722.51.52.23
BM (B)  80-65-1608065160256.948451.212.52.234
BM (B)  80-50-2008065200256.9412.5412.082.545.57.5
BM (B)  80-50-2508065250256.9420373.682.55.57.511
BM (B)  80-50-3158065315256.9432317.032.5111518.5
BM (B)  100-80-125100801255013.895551.242.52.234
BM (B)  100-80-160100801605013.898532.062.5345.5
BM (B)  100-65-200100802005013.8912.5513.342.55.57.511
BM (B)  100-65-250100802505013.8920475.82.5111518.5
BM (B)  100-65-315100803155013.89324310.142.51518.522
BM (B)  125-100-20012510020010027.7812.5595.772.87.51115
BM (B)  125-100-25012510025010027.78205310.282.81518.522
BM (B)  125-100-31512510031510027.78324917.792.8223037
BM (B)  125-100-40012510040010027.78504331.682.8374555
BM (B)  150-125-25015012525020055.56206516.762.8223037
BM (B)  150-125-31515012531520055.56326327.672.8374555
BM (B)  150-125-40015012540020055.56505846.972.8557590
BM (B)  200-150-250200150250400111.11206732.533.2455575
BM (B)  200-150-315200150315400111.11326553.643.57590110
BM (B)  200-150-400200150400400111.11506386.483.8110132160
