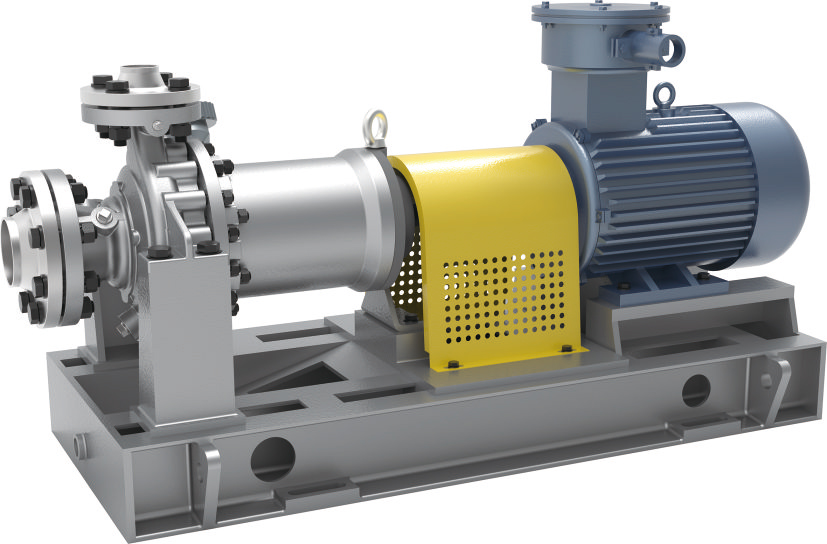

BMA系列磁力驱动化工流程泵

口径： DN25~DN400

流量： 5.5~800m3/h

扬程： 8~200m

温度： -90℃~350℃

压力： 2~5MPa

材质： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

特点：与国内同类产品相比降低安装高度约25~30%，抗汽蚀性能良好，在石化行业有独特优势

在线留言用户手册

描述

参数

产品描述

BMA、BME系列磁力驱动化工过程泵是我公司在传统ZA、ZE石化过程泵的基础上，集中研制成功的一种新型磁力驱动化工过程泵，为化工过程中泄漏泵系统提供了更好的选择。

本系列产品采用整体规划设计，零件系列化，通用性高，使零件互换性好。参考欧洲优秀的液压模型，采用计算机辅助设计对液压元件进行了优化。结构新颖，特性曲线无驼峰，性能稳定。泵抗汽蚀性能好，与国内同类产品相比可降低安装高度约25~30%，效率与同类产品相比也有较大提高。产品按API685标准设计，可靠性高，维护方便，在石化行业具有独特的优势。

性能范围

口径：DN25~DN400

流量：5.5~800m3/h

扬程：8~200m

温度：-90℃~350℃

压力：2~5MPa

材质：304、316L、2205、904L、TC4、TA1、TA2、C-276等

特点：与国内同类产品相比降低安装高度约25~30%，抗汽蚀性能良好，在石化行业有独特优势

模型的意义

※ BMA系列磁力化工过程泵为足部支撑式化工过程泵。

※ BME系列磁力化工过程泵为中心配套的化工过程泵。

产品特性

全密封，无泄漏，无污染;

采用CFD设计的液压元件，流道宽，效率高，空化性能好，径向力小;

通过部件采用精铸模具和硅溶胶中温蜡铸造工艺制成。尺寸准确，流道清新干净，效率高。

工艺液体自冷润滑传动部件，一般不需要额外的管路系统，工程投资小;

整个泵只需要1-2个密封圈，确保最佳的安全性;

低涡流隔离套设计，泵效率更高;

可选择直接电机或联轴器结构;

多循环方式，有自循环、辅助叶轮强制循环、辅助叶轮压力循环和外循环等，满足不同条件的介质输送;

当工况需要增加冷却或加热保温夹套结构时;

有足部安装和中心线安装两种形式，适用于不同温度介质。基本型采用足部支撑，高温型采用中心支撑。

性能参数

标准性能表:								(原动机转速n=2900 r/min)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
BMA32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMA32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMA40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMA40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMA40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMA50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMA50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMA50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMA50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMA65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMA65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMA65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMA65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMA65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMA80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMA80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMA80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMA80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMA80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMA100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMA100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMA100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMA100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMA100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMA125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMA125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMA125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250

标准性能表:								(原动机转速n=1450 r/min)
泵型号 Type	入口	出口	叶轮名义	流量Q		扬程	效率	轴功率	汽蚀余量	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	流量Q		H(m)	η(%)	(kW)	NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	m3/h	L/s	H(m)	η(%)	(kW)	NPSHr(m)	1	1.35	1.84
BMA 32-20-125	32	20	125	2	0.56	5	36	0.08	2	0.55	0.75	1.1
BMA 32-20-160	32	20	160	2	0.56	8	33	0.13	2	0.55	0.75	1.1
BMA 40-25-125	40	25	125	4	1.11	5	35	0.16	2	0.55	0.75	1.1
BMA 40-25-160	40	25	160	4	1.11	8	32	0.27	2	0.75	1.1	1.5
BMA 40-25-200	40	25	200	4	1.11	12.5	25	0.54	2	1.1	1.5	2.2
BMA 50-32-125	50	32	125	6.3	1.75	5	34	0.25	2	0.55	0.75	1.1
BMA 50-32-160	50	32	160	6.3	1.75	8	31	0.44	2	0.75	1.1	1.5
BMA 50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2	1.5	2.2	3
BMA 50-32-250	50	32	250	6.3	1.75	20	19	1.81	2	3	4	5.5
BMA 65-50-125	65	50	125	12.5	3.47	5	41	0.42	2	0.75	1.1	1.5
BMA 65-50-160	65	50	160	12.5	3.47	8	36	0.76	2	1.5	2.2	3
BMA 65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2	2.2	3	4
BMA 65-40-250	65	40	250	12.5	3.47	20	26	2.62	2	4	5.5	7.5
BMA 65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
BMA 80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
BMA 80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
BMA 80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
BMA 80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
BMA 80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
BMA 100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
BMA 100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
BMA 100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
BMA 100-65-250	100	80	250	50	13.89	20	47	5.8	2.5	11	15	18.5
BMA 100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
BMA 125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
BMA 125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
BMA 125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
BMA 125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
BMA 150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
BMA 150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
BMA 150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
BMA 200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
BMA 200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
BMA 200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160
