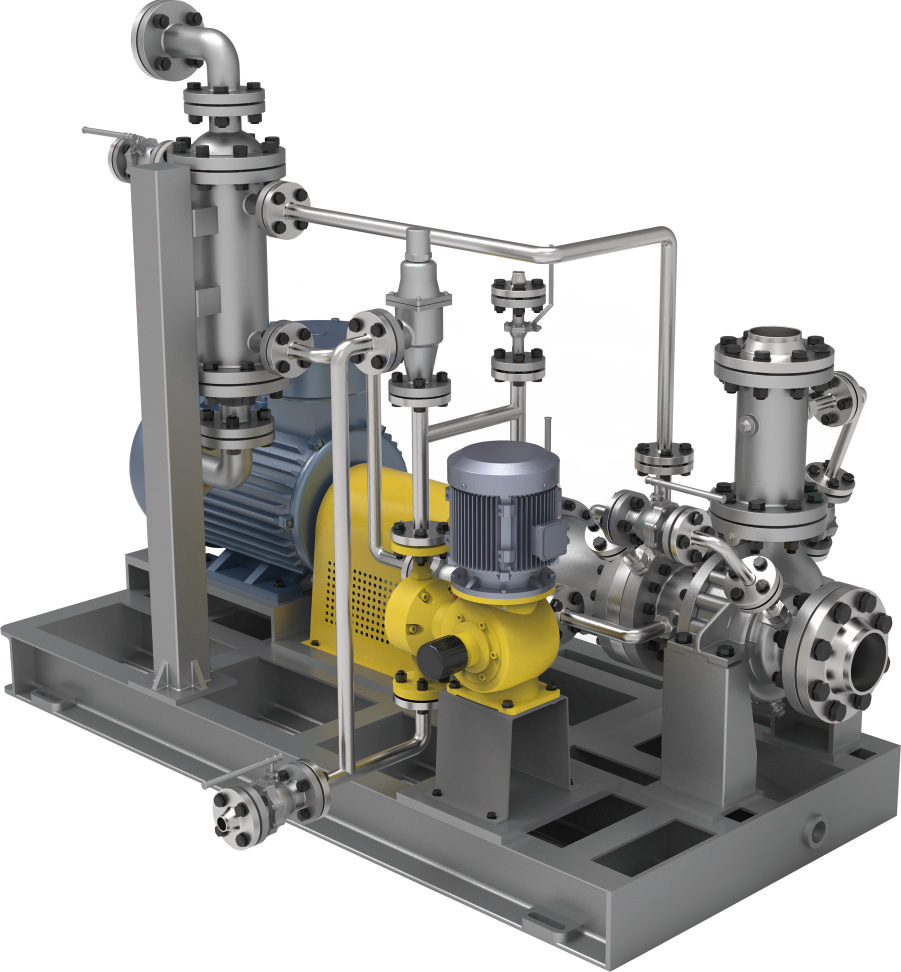

BMO系列杂质型磁力驱动离心泵

口径： DN25~DN300

流量： ~1080m3/h

扬程： ~135m

温度： -90℃~350℃

压力： 2.5~16MPa

功率： ~280kW

材质： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

领域：易结晶、易沉淀、有悬浮物，不同浓度软硬固体颗粒介质

在线留言用户手册

描述

参数

产品描述

BMO、BMOG系列杂质型(立式)磁力驱动离心泵是我公司根据市场需求设计开发的，适用于输送固体流体和磨蚀性大介质。它可以安全地处理各种固体液体，能够胜任各种困难和复杂的泵送任务。

泵的叶轮为全开式结构。泵腔的流动部件均采用耐腐蚀、高强度、高耐磨材料制成。磁力泵轴系通过特殊的结构设计，使摩擦副实现固液自堵，避免杂质进入轴系磨损;循环结构的设计巧妙地利用了固体杂质含量和粒度。用户可根据工艺流体的固体状态选择不同的循环方式进行安装和接管，以适应固体流体输送的各种恶劣条件。

设计特点

全开式叶轮;

叶轮前后均设有耐磨板，便于更换和冲洗;

自循环和独立外冲洗循环结构选择，不让杂质进入泵腔，稳定安全;

轴系采用重载方案设计，材料纯度高，耐腐蚀，高强度高耐磨，使用寿命长;

采用优良的水力模型，泵效率高，抗汽蚀性能好，运行稳定;

采用双隔离套和监控传感器，实现双重安全保护。

产品特性

BMO、BMOG系列杂质型磁力驱动离心泵是按美国石油学会API685及相关标准设计制造的。具有全密封、无泄漏、无污染、耐磨、耐腐蚀性强、安全可靠、使用寿命长等特点。可广泛应用于石油化工、精细化工、冶金、电力等行业。

本系列磁力泵通过内外磁力转子耦合传动，该类泵具有全密封、无泄漏、无污染、安全可靠、使用寿命长等特点，采用特殊的结构设计和循环方案，解决了含固体颗粒介质的输送问题;本系列泵更适用于易结晶、易沉淀、有悬浮固体的介质;更适用于不同浓度的软硬固体颗粒介质;更适用于纸浆、短纤维、无磨蚀性、易堵塞的介质和气液混合输送。

性能范围

直径:DN25 ~ DN300

流量:~ 1080 m3 / h

头:~ 135米

温度:-90℃~350℃

压力:2.5 -16 mpa

力量:~ 280千瓦

材质:304、316L、2205、904L、TC4、TA1、TA2、C-276等

适用领域:易结晶、有沉淀、有悬浮物和不同浓度的软、硬固体颗粒介质

模型的意义

※ BMO-ⅠⅡⅢ是在不同杂质含量下选择的不同循环模式。

性能参数

泵的类型	吸入口直径(毫米)	排放口直径(毫米)	叶轮名称直径(毫米)	流量Q		头的头 H (m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	功率(kW)&介质比重(g/cm3)
泵的类型	吸入口直径(毫米)	排放口直径(毫米)	叶轮名称直径(毫米)	m3/h	L/s	头的头 H (m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
BMO32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMO32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMO40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMO40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMO40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMO50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMO50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMO50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMO50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMO65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMO65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMO65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMO65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMO65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMO80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMO80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMO80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMO80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMO80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMO100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMO100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMO100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMO100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMO100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMO125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMO125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMO125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250

性能参数

标准性能表:								(Prime mover speed n=2900 r/min)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
BMO32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BMO32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BMO40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BMO40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BMO40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BMO50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BMO50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BMO50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BMO50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BMO65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BMO65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BMO65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BMO65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BMO65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BMO80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BMO80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BMO80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BMO80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BMO80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BMO100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BMO100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BMO100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BMO100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BMO100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BMO125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BMO125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BMO125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250

标准性能表:								(原动机转速n=1450 r/min)
泵型号 Type	入口	出口	叶轮名义	流量Q		扬程	效率	轴功率	汽蚀余量	电机型号功率(kW)&比重(g/cm3)
	直径(毫米)	直径(毫米)	直径(毫米)	流量Q		H(m)	η(%)	(kW)	NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
	直径(毫米)	直径(毫米)	直径(毫米)	m3/h	L/s	H(m)	η(%)	(kW)	NPSHr(m)	1	1.35	1.84
BMO 32-20-125	32	20	125	2	0.56	5	36	0.08	2	0.55	0.75	1.1
BMO 32-20-160	32	20	160	2	0.56	8	33	0.13	2	0.55	0.75	1.1
BMO 40-25-125	40	25	125	4	1.11	5	35	0.16	2	0.55	0.75	1.1
BMO 40-25-160	40	25	160	4	1.11	8	32	0.27	2	0.75	1.1	1.5
BMO 40-25-200	40	25	200	4	1.11	12.5	25	0.54	2	1.1	1.5	2.2
BMO 50-32-125	50	32	125	6.3	1.75	5	34	0.25	2	0.55	0.75	1.1
BMO 50-32-160	50	32	160	6.3	1.75	8	31	0.44	2	0.75	1.1	1.5
BMO 50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2	1.5	2.2	3
BMO 50-32-250	50	32	250	6.3	1.75	20	19	1.81	2	3	4	5.5
BMO 65-50-125	65	50	125	12.5	3.47	5	41	0.42	2	0.75	1.1	1.5
BMO 65-50-160	65	50	160	12.5	3.47	8	36	0.76	2	1.5	2.2	3
BMO 65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2	2.2	3	4
BMO 65-40-250	65	40	250	12.5	3.47	20	26	2.62	2	4	5.5	7.5
BMO 65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
BMO 80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
BMO 80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
BMO 80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
BMO 80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
BMO 80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
BMO 100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
BMO 100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
BMO 100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
BMO 100-65-250	100	80	250	50	13.89	20	47	5.8	2.5	11	15	18.5
BMO 100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
BMO 125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
BMO 125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
BMO 125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
BMO 125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
BMO 150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
BMO 150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
BMO 150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
BMO 200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
BMO 200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
BMO 200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160
