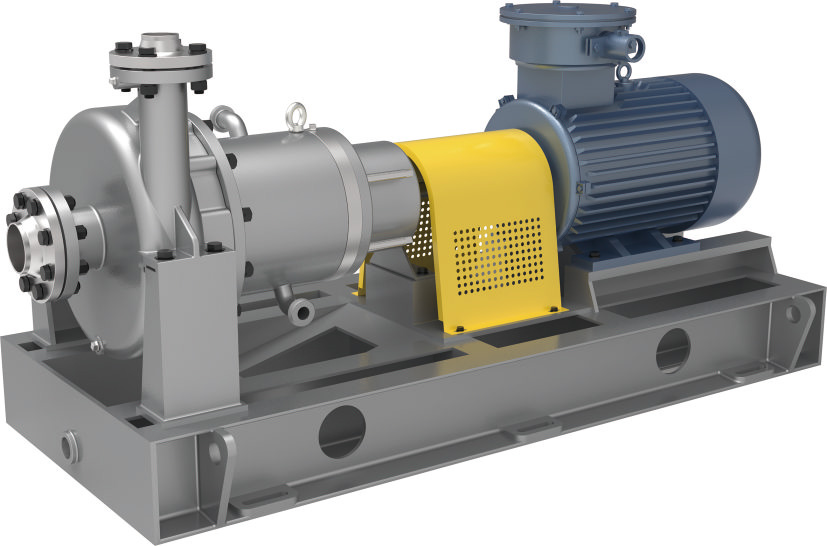

BMX系列磁力驱动旋流泵

口径： DN40~DN200

流量： 6~400m3/h

扬程： 2~100m

温度： -90℃~350℃

功率： 0.55kW~355kW

材质： 304、316L、2205、904L、TC4、TA1、TA2、C-276等

领域：石油化工、制浆造纸、治金污水处理等，输送含大颗粒、纤维、污物或较高含气量等

在线留言用户手册

描述

参数

产品描述

BMX系列(立式)磁力驱动回转泵是我公司根据市场需要在引进国外先进技术的基础上研制的一种无堵泵，采用磁力耦合传动设计，彻底解决了动态机械密封泄漏问题，采用完全涡状、开式叶轮及宽流量设计，叶轮与泵壳之间的间隙及排出直径相同。单级单吸卧式安装，水平吸，切向排出。该泵效率高，振动小，运行平稳，叶轮进口具有搅拌异物的作用，具有较强的抗堵塞能力和良好的空化性能，适用于完全输送颗粒物和纤维介质的磁力泵。

适用于石油化工、塑料、橡胶、制浆造纸、冶金、污水处理等行业，输送含有大颗粒、纤维、污垢或高含气量的介质。

设计特点

磁驱动旋风泵的泵体和叶轮的结构设计体现了新的设计理念，新颖、独特、实用。叶轮在泵体内旋转，带动泵体流道内的介质形成涡流。具有大颗粒和强磨损特性的固体颗粒沿纵向涡向泵体流道中心流动，具有弱磨损特性的较小颗粒与泵体腔室和叶轮表面接触。大部分粗颗粒介质不直接冲刷叶轮和泵体，减少了叶轮和泵体因冲刷和磨损造成的损坏，从而使泵体和叶轮的寿命大大延长。

磁驱动旋风泵的叶轮为开式。叶轮与前盖(磨损板)无间隙要求(叶轮间隙可达30 ~ 100mm)，进入泵体的介质随叶轮旋转在泵体流道内形成涡流，大部分固体颗粒不通过叶轮而直接从出口抛出，含有固体颗粒的介质不直接冲刷，磨损叶轮，且叶轮不易堵塞。即使流动部件在发生轻微磨损时，泵的性能参数也不会发生太大的变化，从而使叶轮的寿命大大延长。对于结晶沉淀的介质，叶轮结构可以延迟介质在叶轮上的结垢周期。

工作原理

泵的工作原理是当叶轮旋转时，通过离心力使介质的能量增加，叶片之间的介质在叶片和叶轮的带动下一起运动。靠近叶轮出口顶部的介质由于较大的离心力形成直通流，叶轮中间的介质形成循环流。

通过流量通过泵腔出口流出，形成一定的扬程;介质中的固体颗粒和纤维在循环流动的作用下获得能量。它们大多不经过叶轮，而是在叶片腔内运动后由泵出口排出，从而达到输送复杂介质或含杂质流体的目的:

(1)良好的不堵塞性能，可通过相当于泵出口直径的固体颗粒;(2)固体颗粒大部分不通过叶轮，叶轮使用寿命长;③泵吸油性能好，具有良好的汽蚀性能;(4)可泵送高含气量的液体;⑤可泵送高浓度、高粘度液体;采用标准双相不锈钢材料，耐磨、耐腐蚀性能优异。

性能范围

口径：DN40~DN200

流量：6~400m³/h

扬程：2~100m

温度：-90℃~350℃

功率：0.55kW~355kW

材质：304、316L、2205、904L、TC4、TA1、TA2、C-276等

领域：石油化工、制浆造纸、治金污水处理等，输送含大颗粒、纤维、污物或较高含气量等

性能参数

标准性能表:								(原动机转速n=2900 r/min)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量 Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
BMX32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	2.2	3	4
BMX32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	3	4	5.5
BMX40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	3	4	5.5
BMX40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	4	5.5	7.5
BMX40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	7.5	11	15
BMX50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	4	5.5	7.5
BMX50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	5.5	7.5	11
BMX50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	11	15	18.5
BMX50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	18.5	22	30
BMX65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	5.5	7.5	11
BMX65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	11	15	18.5
BMX65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	15	18.5	22
BMX65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	22	30	37
BMX65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	45	55	75
BMX80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	11	15	18.5
BMX80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	15	18.5	22
BMX80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	22	30	37
BMX80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	37	45	55
BMX80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	75	90	110
BMX100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	15	18.5	22
BMX100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	22	30	37
BMX100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	37	45	55
BMX100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	75	90	110
BMX100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	110	132	160
BMX125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	75	90	110
BMX125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	110	132	160
BMX125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	185	220	280

标准性能表:								(原动机转速n=1450 r/min)
泵型号 Type	入口	出口	叶轮名义	流量Q		扬程	效率	轴功率	汽蚀余量	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	流量Q		H(m)	η(%)	(kW)	NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	m3/h	L/s	H(m)	η(%)	(kW)	NPSHr(m)	1	1.35	1.84
BMX 32-20-125	32	20	125	2	0.56	5	36	0.08	2	0.75	1.1	1.5
BMX 32-20-160	32	20	160	2	0.56	8	33	0.13	2	0.75	1.1	1.5
BMX 40-25-125	40	25	125	4	1.11	5	35	0.16	2	0.75	1.1	1.5
BMX 40-25-160	40	25	160	4	1.11	8	32	0.27	2	1.1	1.5	2.2
BMX 40-25-200	40	25	200	4	1.11	12.5	25	0.54	2	1.5	2.2	3
BMX 50-32-125	50	32	125	6.3	1.75	5	34	0.25	2	0.75	1.1	1.5
BMX 50-32-160	50	32	160	6.3	1.75	8	31	0.44	2	1.1	1.5	2.2
BMX 50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2	2.2	3	4
BMX 50-32-250	50	32	250	6.3	1.75	20	19	1.81	2	4	5.5	7.5
BMX 65-50-125	65	50	125	12.5	3.47	5	41	0.42	2	1.1	1.5	2.2
BMX 65-50-160	65	50	160	12.5	3.47	8	36	0.76	2	2.2	3	4
BMX 65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2	3	4	5.5
BMX 65-40-250	65	40	250	12.5	3.47	20	26	2.62	2	5.5	7.5	11
BMX 65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	11	15	18.5
BMX 80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	2.2	3	4
BMX 80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	3	4	5.5
BMX 80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	5.5	7.5	11
BMX 80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	7.5	11	15
BMX 80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	15	18.5	22
BMX 100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	3	4	5.5
BMX 100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	4	5.5	7.5
BMX 100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	7.5	11	15
BMX 100-65-250	100	80	250	50	13.89	20	47	5.8	2.5	15	18.5	22
BMX 100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	18.5	22	30
BMX 125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	11	15	18.5
BMX 125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	18.5	22	30
BMX 125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	30	37	45
BMX 125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	45	55	75
BMX 150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	30	37	45
BMX 150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	45	55	75
BMX 150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	75	90	110
BMX 200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	55	75	90
BMX 200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	90	110	132
BMX 200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	132	160	185
