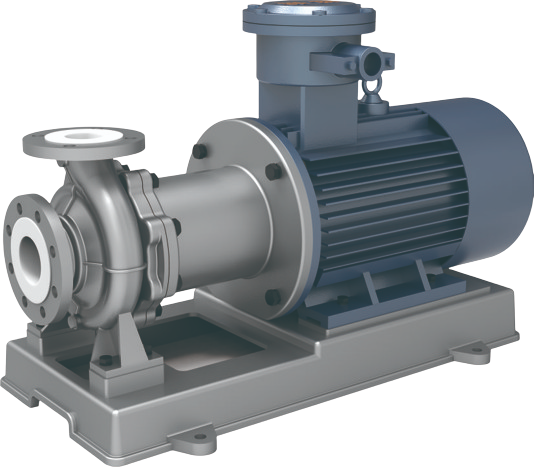

BM-F系列衬氟磁力泵

口径： DN32~DN125

流量： 0.8~200m3/h

扬程： 5~125m

转速： 1450r/min~2900r/min

温度： -20℃~100℃(定制~180℃)

压力： 0~1.6MPa(高压~42MPa）

功率： 0.55kW~132kW

材质：钢衬F46、钢衬PFA等

领域：输送任意(强)度酸、碱、氧化剂等腐蚀性介质

在线留言用户手册

描述

参数

产品描述

磁力泵采用磁力联轴器传递动力，完全密封无泄漏，当电机带动磁力联轴器的外磁钢转动时，磁场线通过间隙和隔离套，作用于干燥的内磁钢上，使泵转子与电机同步转动，无机械接触传递转矩。由于液体封闭在隔离套内，彻底解决了物料的泄漏，减少了污染，节约了能源，净化了环境，保护了生产线上工作人员的身心健康。

产品特性

1. 泵体衬套、叶轮内转子、隔离套通常采用纯F46/PFA材料一次性成型，无杂质沉淀，非常适合输送高纯度、高腐蚀性的化工液体;

2. 泵体外壳采用球墨铸铁/不锈钢制造，机械强度很好，能承受较重的管道载荷;

3. 流动部分内衬F46/PFA材料，流道光滑，水力性能优越，水力摩擦损失小，效率高。

4. 泵轴、轴承套、动、静环均采用烧结碳化硅(无压烧结碳化硅)(SSiC)，具有高硬度、高耐磨性、高耐腐蚀性等特点;

5. 轴承套内孔独特的润滑设计，使滑动轴承副的润滑和冷却更加方便，更容易带走泵运行时摩擦产生的热量。

6. 隔离套筒外加了进口PPS特制的加固盖，使泵组能承受更高的系统压力，并能消除金属套筒磁涡流产生的热量。

7. 超永磁稀土材料用于内外磁分离，具有优异的耦合性能，在大流量条件下不会打滑，确保磁力泵在强腐蚀场合可靠运行;

适用范围

BM-F系列衬氟磁力泵可输送无固体颗粒，温度在100℃(常规性能)以下任何浓度(强度)的酸、碱、氧化剂等腐蚀性介质而不损坏，是化工、石油、化工产品、电解、电镀、电子铝箔、化纤、化肥、制药、剧毒、剧毒、强腐蚀、易燃、易爆、贵重和核污染等液体输送产品的首选。

监测保护

磁力泵解决了工业系统中输送分散性物料的问题，但泵在工作过程中可能会受到工艺条件不稳定的影响，因此推荐使用保护装置。

本流泵业提供多种类型的监控和保护装置:

防干旋转暗流保护器:可防止泵吸入进口液体、液体流量不足及介质汽化、汽蚀引起的泵空载或轻载故障。当工作电流连续低于设定限流时，实施保护报警并切断主电源，动作时间小于等于10秒。具有过压、欠压、三相电流不平衡、断相保护等功能。

流量监测:通过监测主循环回路的流量，有效地保护了磁力泵。

性能范围

口径：DN32~DN125

流量：0.8~200m3/h

扬程：5~125m

转速：1450r/min~2900r/min

温度：-20℃~100℃(定制~180℃)

压力：0~1.6MPa(高压~42MPa）

功率：0.55kW~132kW

材质：钢衬F46、钢衬PFA等

领域：输送任意(强)度酸、碱、氧化剂等腐蚀性介质

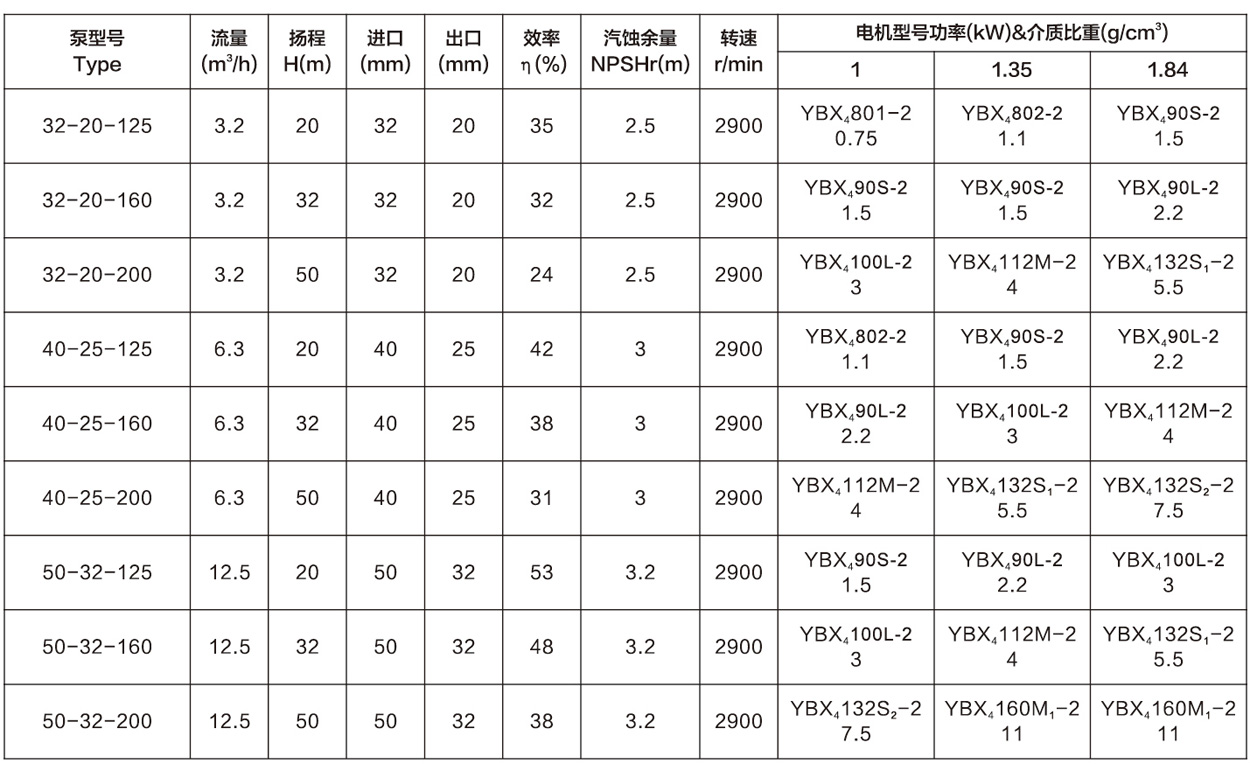

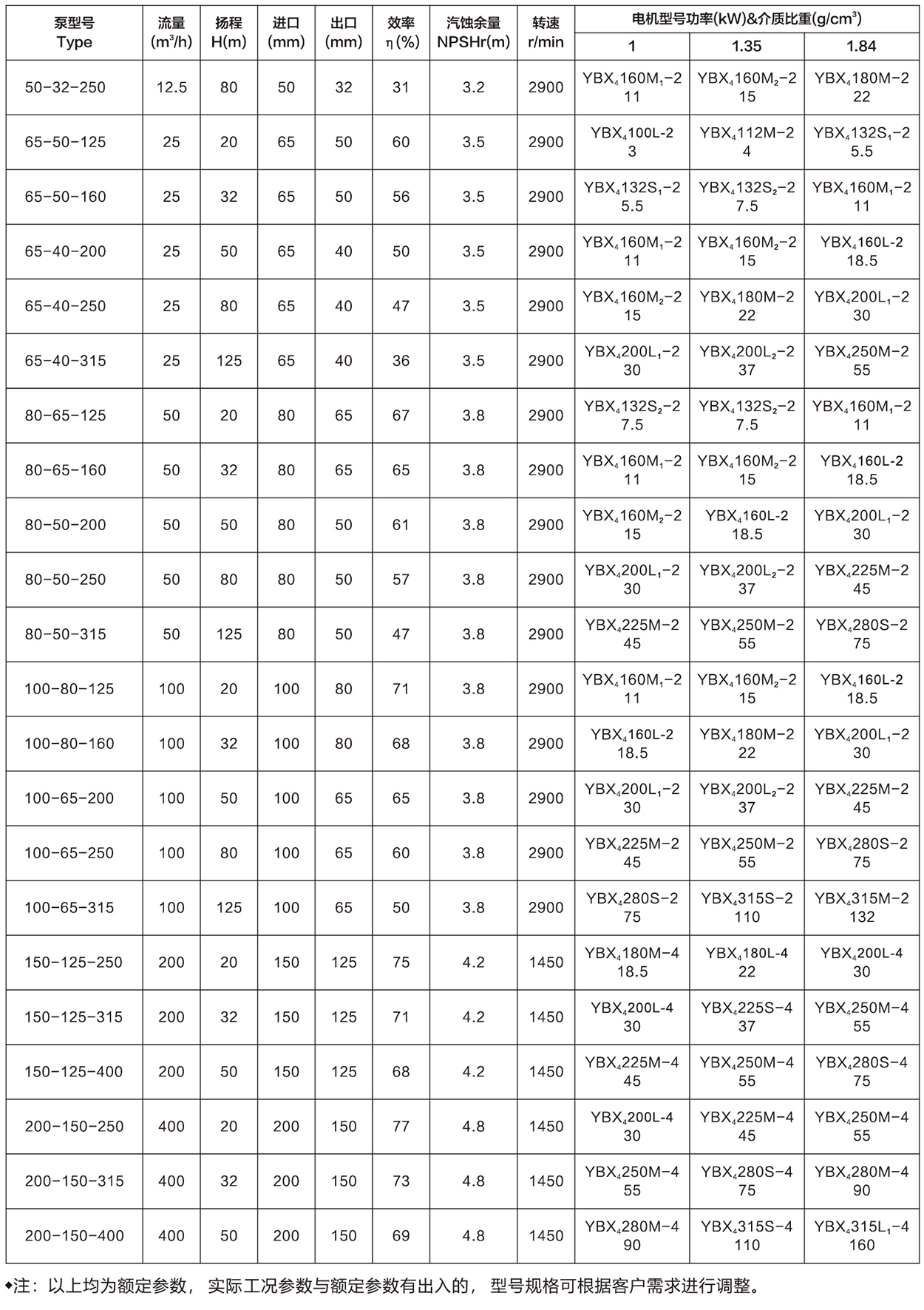

性能参数

标准性能表:								(原动机转速n=2900 r/min)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	流量Q		扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	电机型号功率(kW)&介质比重(g/cm3)
泵型号	吸入口直径(mm)	排出口直径(mm)	叶轮名义直径(mm)	m3/h	L/s	扬程 H(m)	效率 η(%)	轴功率 (kW)	汽蚀余量 NPSHr (m)	1	1.35	1.84
BM-F32-20-125	32	20	125	3.2	0.89	20	28	0.62	2.0	1.5	2.2	3
BM-F32-20-160	32	20	160	3.2	0.89	32	25	1.12	2.0	2.2	3	4
BM-F40-25-125	40	25	125	6.3	1.75	20	35	0.98	2.0	2.2	3	4
BM-F40-25-160	40	25	160	6.3	1.75	32	31	1.77	2.0	3	4	5.5
BM-F40-25-200	40	25	200	6.3	1.75	50	25	3.43	2.0	5.5	7.5	11
BM-F50-32-125	50	32	125	12.5	3.47	20	42	1.62	2.0	3	4	5.5
BM-F50-32-160	50	32	160	12.5	3.47	32	39	2.79	2.0	4	5.5	7.5
BM-F50-32-200	50	32	200	12.5	3.47	50	31	5.49	2.0	7.5	11	15
BM-F50-32-250	50	32	250	12.5	3.47	80	25	10.90	2.0	15	18.5	22
BM-F65-50-125	65	50	125	25	6.94	20	51	2.67	2.0	4	5.5	7.5
BM-F65-50-160	65	50	160	25	6.94	32	45	4.84	2.0	7.5	11	15
BM-F65-40-200	65	40	200	25	6.94	50	40	8.51	2.0	11	15	18.5
BM-F65-40-250	65	40	250	25	6.94	80	37	14.72	2.0	18.5	22	30
BM-F65-40-315	65	40	315	25	6.94	125	27	31.53	2.4	37	45	55
BM-F80-65-125	80	65	125	50	13.89	20	57	4.78	3.0	7.5	11	15
BM-F80-65-160	80	65	160	50	13.89	32	55	7.92	2.4	11	15	18.5
BM-F80-50-200	80	50	200	50	13.89	50	50	13.62	2.4	18.5	22	30
BM-F80-50-250	80	50	250	50	13.89	80	45	24.21	2.4	30	37	45
BM-F80-50-315	80	50	315	50	13.89	125	40	42.56	2.4	55	75	90
BM-F100-80-125	100	80	125	100	27.78	20	61	8.93	4.5	11	15	18.5
BM-F100-80-160	100	80	160	100	27.78	32	61	14.29	4.3	18.5	22	30
BM-F100-65-200	100	65	200	100	27.78	50	60	22.70	3.9	30	37	45
BM-F100-65-250	100	65	250	100	27.78	80	56	38.92	3.6	55	75	90
BM-F100-65-315	100	65	315	100	27.78	125	50	68.10	3.2	90	110	132
BM-F125-100-200	125	100	200	200	55.56	50	65	41.91	5.0	55	75	90
BM-F125-100-250	125	100	250	200	55.56	80	63	69.18	4.5	90	110	132
BM-F125-100-315	125	100	315	200	55.56	125	58	117.42	4.5	160	200	250

标准性能表:								(原动机转速n=1450 r/min)
泵型号 Type	入口	出口	叶轮名义	流量Q		扬程	效率	轴功率	汽蚀余量	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	流量Q		H(m)	η(%)	(kW)	NPSHr(m)	电机型号功率(kW)&比重(g/cm3)
	直径(mm)	直径(mm)	直径(mm)	m3/h	L/s	H(m)	η(%)	(kW)	NPSHr(m)	1	1.35	1.84
BM-F 32-20-125	32	20	125	2	0.56	5	36	0.08	2	0.55	0.75	1.1
BM-F 32-20-160	32	20	160	2	0.56	8	33	0.13	2	0.55	0.75	1.1
BM-F 40-25-125	40	25	125	4	1.11	5	35	0.16	2	0.55	0.75	1.1
BM-F 40-25-160	40	25	160	4	1.11	8	32	0.27	2	0.75	1.1	1.5
BM-F 40-25-200	40	25	200	4	1.11	12.5	25	0.54	2	1.1	1.5	2.2
BM-F 50-32-125	50	32	125	6.3	1.75	5	34	0.25	2	0.55	0.75	1.1
BM-F 50-32-160	50	32	160	6.3	1.75	8	31	0.44	2	0.75	1.1	1.5
BM-F 50-32-200	50	32	200	6.3	1.75	12.5	24	0.89	2	1.5	2.2	3
BM-F 50-32-250	50	32	250	6.3	1.75	20	19	1.81	2	3	4	5.5
BM-F 65-50-125	65	50	125	12.5	3.47	5	41	0.42	2	0.75	1.1	1.5
BM-F 65-50-160	65	50	160	12.5	3.47	8	36	0.76	2	1.5	2.2	3
BM-F 65-40-200	65	40	200	12.5	3.47	12.5	31	1.37	2	2.2	3	4
BM-F 65-40-250	65	40	250	12.5	3.47	20	26	2.62	2	4	5.5	7.5
BM-F 65-40-315	65	40	315	12.5	3.47	32	21	5.19	2.5	7.5	11	15
BM-F 80-65-125	80	65	125	25	6.94	5	47	0.72	2.5	1.5	2.2	3
BM-F 80-65-160	80	65	160	25	6.94	8	45	1.21	2.5	2.2	3	4
BM-F 80-50-200	80	65	200	25	6.94	12.5	41	2.08	2.5	4	5.5	7.5
BM-F 80-50-250	80	65	250	25	6.94	20	37	3.68	2.5	5.5	7.5	11
BM-F 80-50-315	80	65	315	25	6.94	32	31	7.03	2.5	11	15	18.5
BM-F 100-80-125	100	80	125	50	13.89	5	55	1.24	2.5	2.2	3	4
BM-F 100-80-160	100	80	160	50	13.89	8	53	2.06	2.5	3	4	5.5
BM-F 100-65-200	100	80	200	50	13.89	12.5	51	3.34	2.5	5.5	7.5	11
BM-F 100-65-250	100	80	250	50	13.89	20	47	5.8	2.5	11	15	18.5
BM-F 100-65-315	100	80	315	50	13.89	32	43	10.14	2.5	15	18.5	22
BM-F 125-100-200	125	100	200	100	27.78	12.5	59	5.77	2.8	7.5	11	15
BM-F 125-100-250	125	100	250	100	27.78	20	53	10.28	2.8	15	18.5	22
BM-F 125-100-315	125	100	315	100	27.78	32	49	17.79	2.8	22	30	37
BM-F 125-100-400	125	100	400	100	27.78	50	43	31.68	2.8	37	45	55
BM-F 150-125-250	150	125	250	200	55.56	20	65	16.76	2.8	22	30	37
BM-F 150-125-315	150	125	315	200	55.56	32	63	27.67	2.8	37	45	55
BM-F 150-125-400	150	125	400	200	55.56	50	58	46.97	2.8	55	75	90
BM-F 200-150-250	200	150	250	400	111.11	20	67	32.53	3.2	45	55	75
BM-F 200-150-315	200	150	315	400	111.11	32	65	53.64	3.5	75	90	110
BM-F 200-150-400	200	150	400	400	111.11	50	63	86.48	3.8	110	132	160
